SIEMENS MOTOR

Type 1LE0102-1DB43-4FA4

มอเตอร์ไฟฟ้า แบ่งออกเป็น 2 ชนิด ได้แก่มอเตอร์ไฟฟ้ากระแสสลับ และมอเตอร์ไฟฟ้ากระแสตรง

หลักการทำงาน

มอเตอร์ไฟฟ้า ใช้สนามแม่เหล็กจากกระแสไฟฟ้าในขดลวดสร้างแรงดูดและแรงผลักทำให้แกนหมุนได้ มอเตอร์ไฟฟ้าใช้งานที่หลากหลาย ที่บ้าน อุตสาหกรรมครัวเรือน รวมไปถึงอุตสาหกรรมขนาดใหญ่

PROMOTION Siemens MotorType: 1LE0102-1DB43-4FA4

มอเตอร์ Siemens 15 kW





รายละเอียดสินค้า

Siemens Motor

Type: 1LE0102-1DB43-4FA4

  • 15KW-4 Pole-IM B5
  • Installation Class F, IP55
  • 400/690 V AC.; 50/60 HZ., 3 Phase

ข้อมูลประกอบ

Siemens Motor

Type: 1LE0102-1DB43-4FA4

Technical Data Sheet 1LE0102-1DB43-4FA4
Dimension Sheet 1LE0102-1DB43-4FA4
Data Sheet 1LE0102-1DB43-4FA4

ข้อดี Siemens Motor Type : 1LE0102-1DB43-4FA4

1. โครงสร้างเหล็กหล่อ (Cast-Iron Housing) แข็งแกร่งเป็นพิเศษ
ตัวเรือนทำจากเหล็กหล่อคุณภาพสูง ทนทานต่อแรงกระแทก แรงสั่นสะเทือน และสภาพแวดล้อมการทำงาน
2. กำลังขับเคลื่อนสูงและเสถียร (15KW / 4 Pole)
เหมาะสำหรับงานขับเคลื่อน เครื่องจักรขนาดกลาง ถึงใหญ่ เช่น ปั๊มน้ำอุตสาหกรรม, พัดลมระบายอากาศแรงดันสูง,      คอมเพรสเซอร์ หรือสายพานลำเลียง (Conveyor)
3. มาตรฐานการป้องกันสูง (IP55)
ป้องกันฝุ่นละอองและละอองน้ำได้ดี

ตารางข้อมูลจำเพาะทางเทคนิค (Technical Specifications)

Siemens Motor Type : 1LE0102-1DB43-4FA4



หัวข้อ (Parameter) รายละเอียด (Specification)
Brand / Model Siemens / 1LE0102-1DB43-4FA4
Power (กำลังไฟฟ้า) 15 Kw (20 Hp)
Pole (จำนวนโพล) 4 Pole (ความเร็วรอบประมาณ 1,460 รอบ/นาที)
Voltage (แรงดันไฟฟ้า) 400 / 690V AC, 50/60 Hz (3 Phase)
Protection Class (มาตรฐานกันฝุ่น / น้ำ) IP55
Insulation Class (เกรดฉนวน) Class F
Housing Material (วัสดุโครงสร้าง) เหล็กหล่อ (Cast - Iron) แข็งแรงทนทาน

ตารางข้อมูลทางเทคนิค (Technical Data)

Siemens Motor Type : 1LE0102-1DB43-4FA4

1. ข้อมูลทั่วไป (General data) Siemens Motor Type : 1LE0102-1DB43-4FA4

หัวข้อ (Parameter) คำแปล (Translation) ค่าสเปก (Value)
Frame size ขนาดเฟรม / เสื้อมอเตอร์ 160L
Type of construction รูปแบบการติดตั้ง IMB5 (ติดตั้งหน้าแปลน)
Weight in kg (net) น้ำหนักสุทธิ 125 kg
Frame material วัสดุเสื้อมอเตอร์ Cast iron (เหล็กหล่อ)
Fan cover material วัสดุฝาครอบพัดลม Metal (โลหะ)
Degree of protection ระดับการป้องกันฝุ่นและน้ำ IP 55
Method of cooling วิธีการระบายความร้อน Self-ventilated (IC 411)
(พัดลมระบายความร้อนในตัว)
Vibration class ระดับการสั่นสะเทือน A (standard) (มาตรฐาน)
Insulation ชั้นฉนวนกันความร้อน 155(F) / 130(B)
Duty type ลักษณะการทำงาน S1 = cont. operation
(ทำงานต่อเนื่องตลอดเวลา)
Direction of rotation ทิศทางการหมุน Bidirectional
(หมุนได้ 2 ทิศทาง ซ้าย-ขวา)

2. กล่องต่อสายไฟ (Terminal box) Siemens Motor Type : 1LE0102-1DB43-4FA4

หัวข้อ (Parameter) คำแปล (Translation) ค่าสเปก (Value)
Material of terminal box วัสดุกล่องต่อสายไฟ Cast iron (เหล็กหล่อ)
Terminal screw thread ขนาดเกลียวน็อตต่อสาย M5
Max. cable cross-sectional area ขนาดพื้นที่หน้าตัดสายไฟสูงสุด 16 mm2
Cable diameter from ... to ... ขนาดเส้นผ่านศูนย์กลางสายไฟ 22 - 32 mm
Cable entry ขนาดช่องทางเข้าของสายไฟ M40 x 1.5 + M40 x 1.5 (จำนวน 2 ช่อง)
Cable gland เคเบิ้ลแกลน No (ไม่มีแถม)

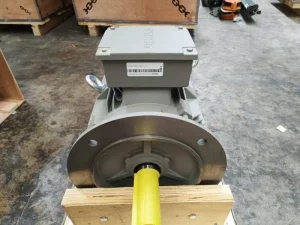

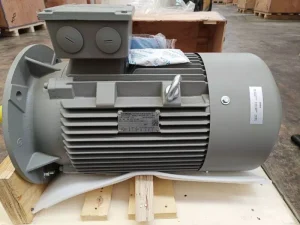

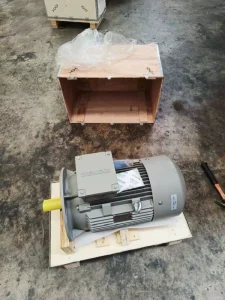

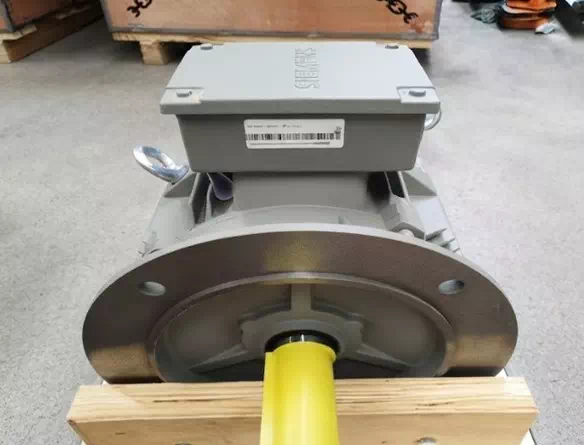

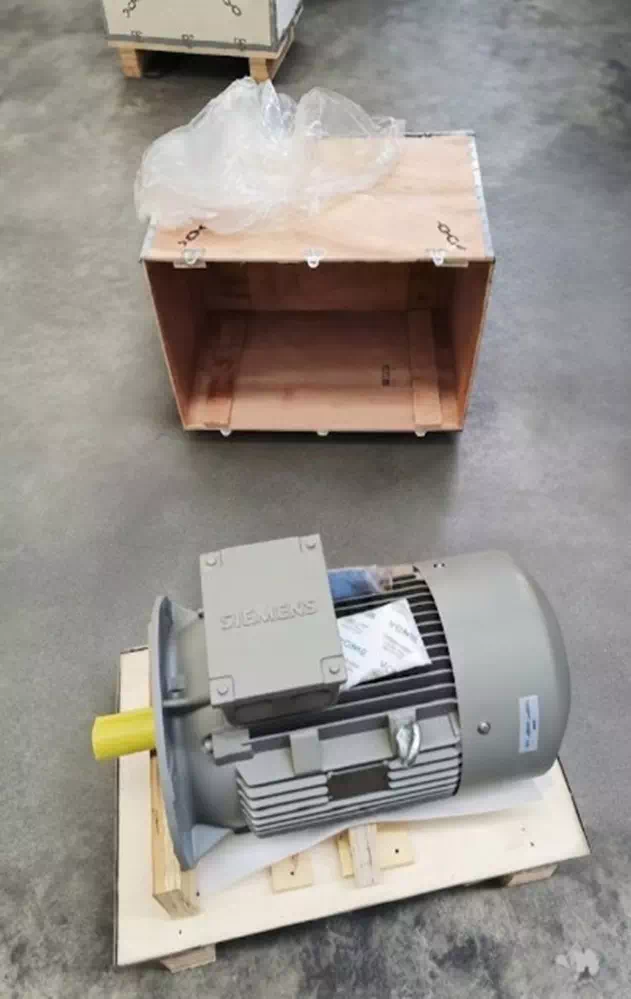

รูปภาพสินค้า Siemens Motor รุ่น 1LE0102-1DB43-4FA4

motor siemens

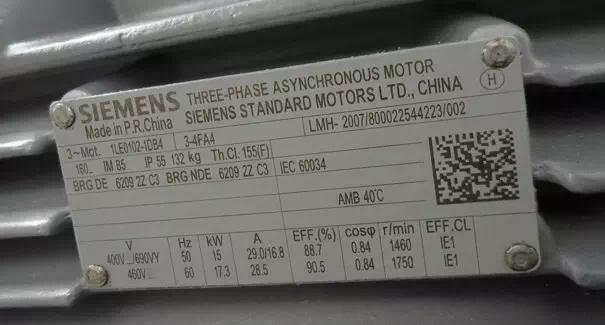

รูป Nameplate Siemens Motor รุ่น 1LE0102-1DB43-4FA4

รายการอ้างอิงหมายเลขส่วนประกอบ

  1. Motor Shaft / Drive End Shaft (เพลามอเตอร์)
  2. Flange End Shield / Flange Shield - B5 (ฝาครอบหน้าแปลน)
  3. Terminal Box (กล่องต่อสายไฟฟ้า)
  4. Cooling Fins / Motor Frame Fins (ครีบระบายความร้อน)
  5. Eyebolt / Lifting Lug (ห่วงยก / ห่วงสลักยก)
  6. Nameplate (แผ่นป้ายชื่อมอเตอร์)
  7. Fan Cover / Fan Cowl (ฝาครอบใบพัดระบายความร้อน)

รูปภาพส่วนประกอบมอเตอร์ Siemens

รายละเอียดส่วนประกอบมอเตอร์

รายละะอียดส่วนประกอบมอเตอร์ Siemens

ชิ้นส่วนมอเตอร์ไฟฟ้า (Electric Motor Parts Reference)

Siemens Motor รุ่น 1LE0102-1DB43-4FA4 ( 15KW / 20HP, 4 Pole)
  1. ฝาครอบซีลกันฝุ่น/น้ำมัน (Oil Seal / Shaft Seal)
  2. ฝาครอบด้านหน้า (Drive End Shield / Flange)
  3. แหวนสปริง / แหวนรอง (Wave Washer / Preload Washer)
  4. สลักเกลียวหรือสกรูยึดฝาครอบ (Flange Bolts)
  5. หน้าแปลนเลือกเพิ่มเติม (Flange Option / B5 or B14 Flange)
  6. เพลาและโรเตอร์ (Rotor and Shaft Assembly)
  7. ฝาครอบตลับลูกปืนด้านหน้า (Drive End Bearing Cap)
  8. ตัวเรือนสเตเตอร์และขดลวด (Stator Housing / Frame)
  1. ตลับลูกปืน (Ball Bearing)
  2. ตลับลูกปืนด้านหลัง (Non-Drive End Bearing)
  3. ฝาครอบด้านหลัง (Non-Drive End Shield)
  4. ใบพัดระบายความร้อน (Cooling Fan)
  5. ฝาครอบพัดลม (Fan Cover / Fan Cowl)
  6. กล่องพักสายไฟ (Terminal Box)
  7. แผงต่อสายไฟ (Terminal Block)
  8. ฝาปิดกล่องพักสายไฟ (Terminal Box Cover)
  9. ห่วงสำหรับยกมอเตอร์ (Lifting Eyebolt)

ลักษณะการติดตั้ง

Siemens Motor Type: 1LE0102-1DB43-4FA4 (15 KW)

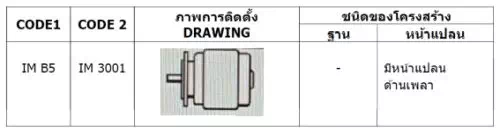

    รหัส-4FA4 ตัวอักษร F หมายถึง รูปแบบการติดตั้งแบบ IM B5 (Flange Mounted - มีเฉพาะหน้าแปลน
ไม่มีขาตั้ง) ขนาดและน้ำหนักตัวมอเตอร์ (Frame Size & Weight) Siemens Motor Type: 1LE0102-1DB43-4FA4, 15 KW 4 Pole / Frame Size 160L มีน้ำหนักสูงถึงประมาณ 125 KGS.

    ดังนั้นการติดตั้งหน้าแปลน B5 เพลาแนวนอน (IM B5) หน้าแปลนจะต้องยึดกับโครงสร้างของเครื่องจักร
หรือกระปุกเกียร์ที่ออกแบบมารับหน้ำหนักได้โดยตรง ไม่สามารถลอยตัวหรือยึดขาตั้งลอยได้

ข้อควรระวังพิเศษ

    สำหรับการติดตั้ง Siemens Motor Type: 1LE0102-1DB43-4FA4 มอเตอร์ 3 เฟส ขนาด 15 KW, 4 POLE, 50Hz, โครงสร้างแบบหน้าแปลน/B5

ทิศทางการติดตั้งแบบ B5 หากติดตั้งในแนวดิ่ง (Vertical เช่น V1 หรือ V3) ต้องตรวจสอบว่าลูกปืน (Bearings) รองรับแรงโหลดในแนวดิ่งได้ และ ต้องติดตั้งฝาครอบกันฝน (Canopy) หากหัวมอเตอร์หงายขึ้นฟ้า เนื่องจากไม่มีขาตั้ง น้ำหนักทั้งหมดจะอยู่ที่หน้าแปลน

หากมอเตอร์มีขนาดใหญ่ (เช่น 15 KW ขึ้นไป) ควรมีโครงสร้างช่วยประคองด้านท้ายมอเตอร์เพื่อลดแรงอัดที่หน้าแปลน
