Ebara Pump 3M Series

3M Series

Stainless Steel Centrifugal Pump

ปั๊มน้ำหอยโข่งสแตนเลสสตีล ชนิดมอเตอร์ในตัว รุ่น 3M เหมาะกับการใช้งานในระบบน้ำอุตสาหกรรม, งานสาธารณูปโภค, การเพิ่มแรงดันของเหลวในระบบ, ใช้งานในระบบดับเพลิง, ระบบทำความร้อน, ระบบปรับอากาศ, ระบบ Cooling Tower และระบบงานล้างต่างๆ

ชิ้นส่วนสัมผัสน้ำผลิตจาก Stainless Steel ANSI 304 และถูกออกแบบเป็น Back Pull Out คือ สามารถถอดไปบำรุงรักษา และซ่อมแซมได้ง่ายโดยไม่ต้องถอดหน้าแปลน หรือท่อออก

  • เรือนปั๊ม (Casing) และใบพัด (Impeller) ผลิตจาก Stainless Steel AISI 304
  • เพลา Stainless Steel ANSI 303
  • ซีลกันรั่วแบบ Mechanical Seal ผลิตจาก Ceramic/Carbon/NBR

คุณสมบัติเด่นของ Ebara 3M Series

ebara 3m characteristics

เรือนปั๊ม (Casing)

ผ่านการทดสอบด้วยแรงดันสูงถึง 14 Bar และถูกออกแบบ เป็น Back Pull OUt ที่สามารถถอดไปบำรุงรักษา และซ่อมแซมได้อย่งง่ายดาย

มอเตอร์ (Motor)

ที่ใช้งานกับปั๊ม เป็นมอเตอร์ที่{มีประสิทธิภาพสูงชนิด IE2 (สำหรับมอเตอร์  3 เฟส มาตรฐานยุโรป)

แมคคานิคอล ซิล (Machnical Seal)

ผลิตตามมาตรฐานยุโรป EN12756 (Ex DIN24960)

ใบพัด (Impeller)

ออกแบบมาอย่างสมดุล โดยการควบคุมแรงดันน้ำให้ไหลอย่างมีประสิทธิภาพ และส่งสูงถึง 80%



ฐานรองตัวปั๊ม (Casing Support)

ถูกออกแบบมาให้ทนต่อแรงดึงของท่อที่เชื่อมต่อกับปั๊ม ซึ่งอาจทำให้ตัวปั๊มเสียรูปขณะใช้งาน


รายละเอียด Ebara Pump 3M Series

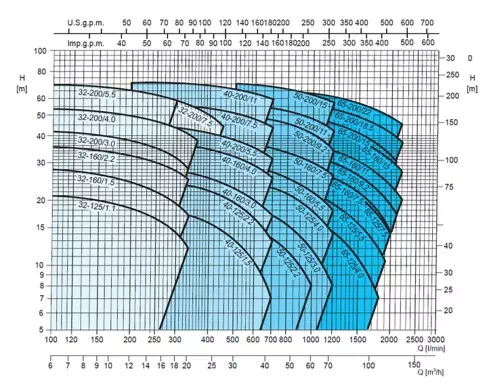

Ebara 3M Series Performance Curve

Ebara Pump 3M Series 40-200/7.5

EBARA รุ่น : 3M 40-200/7.5 ( ไฟ 3 เฟส / 380 โวลต์)

  • มอเตอร์ 7.5 กิโลวัตต์ , 10 แรงม้า , Class F , IP 55
  • เรือนปั๊ม และ ใบพัด ผลิตจากสแตนเลส AISI304
  • ท่อดูด 2 1/2 นิ้ว , ท่อส่ง 1 1/2 นิ้ว
  • อัตราการไหล 200 - 700 ลิตร/นาที ( 12 - 42 ลบ.ม./ชั่วโมง )
  • ระยะส่ง 56.5 - 45 เมตร

Ebara Pump 3M Series 40-200/9.2

EBARA รุ่น : 3M 50-200/9.2 ( ไฟ 3 เฟส / 380 โวลต์)

  • มอเตอร์ 9.2 กิโลวัตต์, 12.5 แรงม้า, Class F, IP 55
  • เรือนปั๊ม และ ใบพัด ผลิตจากสแตนเลส AISI304
  • ท่อดูด 2 1/2 นิ้ว , ท่อส่ง 2 นิ้ว
  • อัตราการไหล 500 - 1,200 ลิตร/นาที ( 24 - 72 ลบ.ม./ชั่วโมง )
  • อัตราการไหล 500 - 1,200 ลิตร/นาที ( 24 - 72 ลบ.ม./ชั่วโมง )

Ebara Pump 3M Series 50-200/11

EBARA รุ่น : 3M 50-200/11 ( ไฟ 3 เฟส / 380 โวลต์)

  • มอเตอร์ 11 กิโลวัตต์ , 15 แรงม้า , Class F , IP 55
  • เรือนปั๊ม และ ใบพัด ผลิตจากสแตนเลส AISI 304
  • ท่อดูด 2 1/2 นิ้ว , ท่อส่ง 2 นิ้ว
  • อัตราการไหล 500 - 1,200 ลิตร/นาที ( 24 - 72 ลบ.ม./ชั่วโมง )
  • ระยะส่ง 42 - 56 เมตร
