Flexible Stainless Hose

Flexible Stainless Hose

Flexible Stainless Hose (ท่ออ่อนสแตนเลส)

Flexible Stainless Hose (ท่ออ่อนสแตนเลส หรือ ท่อเฟล็กซ์) ใช้กับงานสั่นสะเทือน หรือแรงดันสูง ใช้กับงานสตีม งานน้ำ งานประปา รวมถึงงานดับเพลิง ลักษณะเป็นสายถัก คุณภาพดี มีความยืดหยุ่นสูง สามารถงอได้ถึง 360 องศา ขึ้นอยู่ขนาดและความยาวของท่อ ทนอุณหภูมิได้ ถึง -20 ถึง 400 องศาเซลเซียส มาตรฐาน JIS10K, ANSI150, ANSI300, PN10, PN16, PN40 มีความยาวมาตรฐาน 30 50 100 ซม. หรือสั่งทำได้ตามความต้องการ มีขนาดให้เลือกตั้งแต่ DN40 จนถึง DN250 (กรณีต้องการนอกจากขนาดที่แจ้งมา สามารถติดต่อสอบถามทางบริษัทฯได้ 081-725-1288)

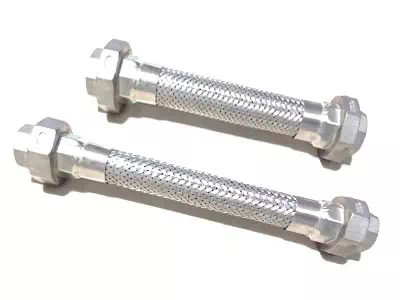

flexible stainless union type

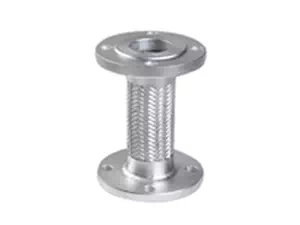

flexible stainless flange type

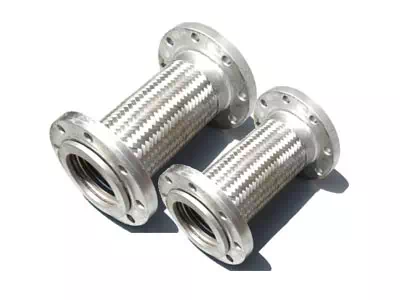

flexible stainless flange type

คุณสมบัติของ Flexible Stainless Hose (ท่ออ่อนสแตนเลส หรือท่อเฟล็กซ์) แบบสายถัก

  • ใช้กับของเหลว อาทิเช่น น้ำ น้ำมัน แก๊ส สารเคมี
  • มีความยืดหยุ่นสูง ทนต่อแรงสั่นสะเทือน
  • รองรับอุณหภูมิ และแรงดันสูงได้ดี

สายอ่อนสเตนเลสหัวหน้าแปลน

Flex Stainless หัวหน้าแปลนแบบเชื่อมสเตนเลส และหัวหน้าแปลนเชื่อมเหล็ก

การใช้งาน

สามารถนำไปใช้ได้กับ น้ำมัน น้ำ น้ำร้อน แก๊ส ไอน้ำ อากาศ และสารเคมี

สายอ่อนสเตนเลส หัวหน้าแปลนเชื่อมสเตนเลส
รายละเอียดสินค้า

Application ของ Stainless Steel Flexible Join แบบ Flang Type SJ-301, SJ-302 และ SJ-303

Feature

  • All contacting fluid parts are stainless steel
  • JIS10K, ANSI150, PN10, PN16 or other flange standards include metal or stainless steel material flange and length of flexible joint are available upon request

Temperature
Excellent behavior subject to the above considerations from -269°C (liquid helium) up to +600°C

สายอ่อนสเตนเลสหัวยูเนี่ยน

Flex Stainless หัวยูเนี่ยน มีให้เลือก 2 แบบด้วยกัน หัวยูเนี่ยนสเตนเลส และ หัวยูเนี่ยนประปา

การใช้งาน

สามารถนำไปใช้ได้กับ น้ำมัน น้ำ น้ำร้อน แก๊ส ไอน้ำ อากาศ และสารเคมี
สายอ่อนสแตเลส หัวยูเนี่ยน
รายละเอียดสินค้า

Application ของ Stainless Steel Flexible แบบ Joint Union Type SJ-304

Feature

  • SJ-304 are assembled using high quality hose, braid, and fitting
  • The fitting is BSP-thread unions made of galvanized malleable iron or stainless steel. Two standard lengths are availiable: 300 mm. & 500 mm.

Temperature
Excellent behavior subject to the above considerations from -269°C (liquid helium) up to +600°C

Flexible Stainless Hose หรือ ท่ออ่อนสแตนเลส สามารถผลิตและประกอบได้กับข้อต่อหลายรูปแบบ เพื่อให้เหมาะกับระบบท่อ อุตสาหกรรม และสภาพการใช้งานที่แตกต่างกัน ดังนี้

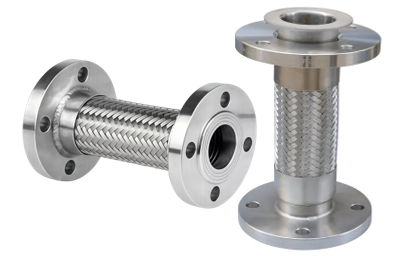

1. ท่ออ่อนสแตนเลสเชื่อมด้วยหน้าแปลน

Flexible hose with flange ท่ออ่อนชนิดหน้าแปลน โดยทั่วไปจะประกอบหน้าแปลน 2 แบบ คือ ฝั่งหนึ่งเป็นหน้าแปลนแบบยึดติด ไม่สามารถขยับได้ (Fixed Flange) และอีกฝั่งหนึ่งจะให้หน้าแปลนขยับและหมุนได้ (Loose Flange) เพื่อให้เกิดความยืดหยุ่น และสะดวกในการติดตั้ง

แต่ก็มีบางที่ ที่ต้องการให้หน้าแปลนขยับได้ทั้งสองด้าน เป็น Loose Flange 2 ด้าน เพื่อให้เกิดความสะดวกแก่ผู้ที่ใช้งานและติดตั้งมากขึ้น

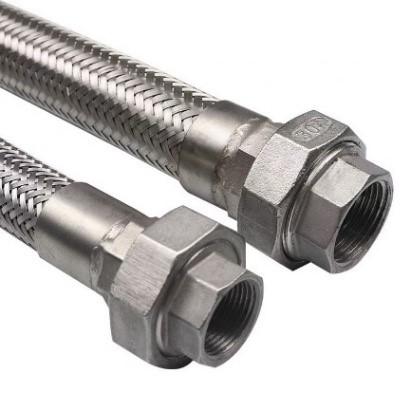

2.ท่ออ่อนสแตนเลสเชื่อมด้วยยูเนี่ยน

Flexible hose with union end ท่ออ่อนชนิดนี้จะมีปลายทั้งสองด้านเป็นข้อต่อยูเนี่ยน ซึ่งข้อต่อชนิดนี้มักจะนำมาใช้งานเกี่ยวกับระบบน้ำประปา เป็นข้อต่อที่เหมาะกับงานเกลียว สามารถถอดออกและบำรุงรักษาได้ง่าย

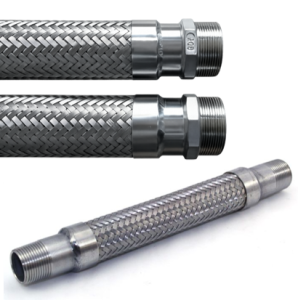

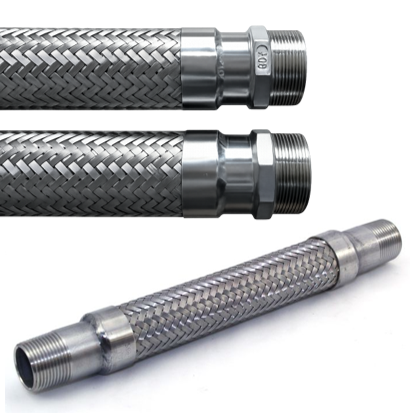

3.ท่ออ่อนสแตนเลสเชื่อมด้วยนิปเปิ้ล หรือ เกลียวนอก

Flexible hose with nipple end ท่ออ่อนชนิดนี้มีปลายทั้งสองด้านเป็นนิปเปิ้ล (Nipple) หรืออาจจะปลายด้านหนึ่ง
เป็นนิปเปิ้ล และอีกด้านอาจจะเป็นข้อต่อแบบอื่นก็ได้

นิปเปิ้ลจะมีด้วยกัน 2 แบบ คือ นิปเปิ้ลหกเหลี่ยม (Hex Nipple) และนิปเปิ้ลท่อเกลียว (Pipe Nipple) นิปเปิ้ลหกเหลี่ยมมีลักษณะที่มีน็อตหกเหลี่ยมอยู่ตรงกลางหัวและท้ายเป็นเกลียว ส่วนนิปเปิ้ลท่อเกลียว จะมีลักษณะเป็นท่อสั้นที่หัว และท้ายมีเกลียว

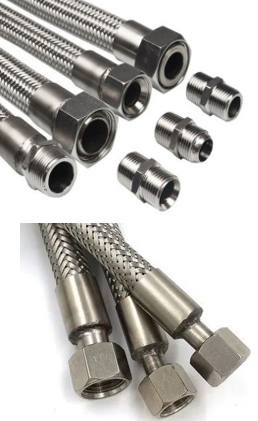

4.ท่ออ่อนสแตนเลสเชื่อมด้วยน็อตหมุนตัวเมีย

Flexible hose with female swivel nut หรือที่เรียกกันทั่วๆไปว่า “ท่ออ่อนสแตนเลสหัวแฟร์” เป็นท่ออ่อนที่ออกแบบมาเพื่อใช้กับข้อต่อเกลียว หรือระบบท่อเกลียวใน เช่น

  • งานประปา
  • งานน้ำมัน
  • งานท่อลม

ซึ่งท่ออ่อนชนิดนี้จะมีความยืดหยุ่นมาก เพราะสามารถหมุนหัวน็อตได้อย่างอิสระ ไส้ของหัวน็อตชนิดนี้จะประกบกับน็อตตัวผู้อีกด้านโดยเป็นการสัมผัสของโลหะทั้งสองด้านประกบกันที่ไม่ต้องมีปะเก็น (Gasket) ใดๆ มาเป็นตัวรองรับหรือตัวเชื่อมในการกันรั่ว

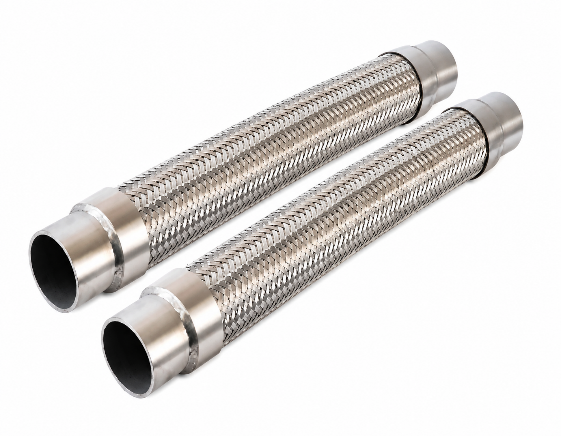

5.ท่ออ่อนสแตนเลสเชื่อมด้วยปลายท่อ

Flexible hose with pipe end หรือ Welding end flexible คือท่ออ่อนที่มีปลายทั้งสองด้านเป็นปลายท่อเรียบแบบเปิดโล่ง ออกแบบมาสำหรับการเชื่อมต่อโดยการเชื่อมชนเข้ากับระบบท่อโดยตรง แทนการใช้เกลียวหรือหน้าแปลน

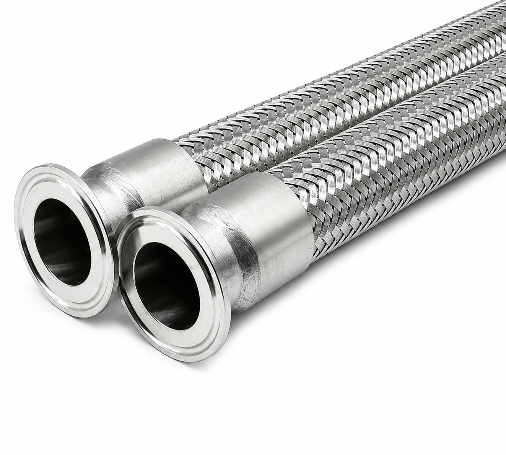

6.ท่ออ่อนสแตนเลสเชื่อมด้วยเฟอร์รูล (Ferrule)

Flexible hose with Ferrule เป็นท่ออ่อนที่ออกแบบมาเพื่องานอุตสาหกรรมที่ต้องการความสะอาดสูง เช่น งานระบบท่อลำเลียงอาหาร เครื่องดื่ม ยา หรือสารเคมี

โดยปลายทั้งสองด้านเป็นข้อต่อแบบแคลมป์รัด (Tri-Clamp / Ferrule) ซึ่งช่วยให้ถอดประกอบและทำความสะอาดได้สะดวก

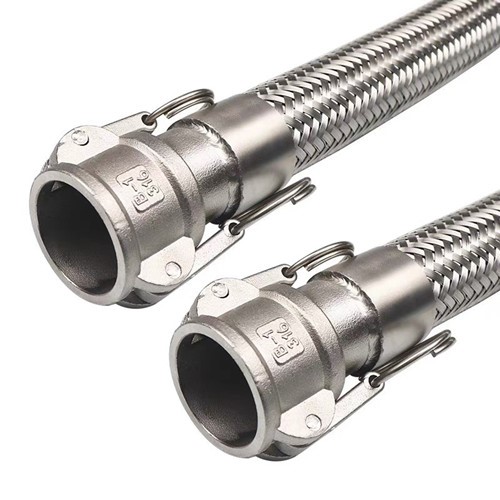

7.ท่ออ่อนสแตนเลสเชื่อมด้วยข้อต่อสวมเร็ว (Quick Coupling)

Flexible hose with quick coupling ท่ออ่อนชนิดนี้เป็นท่ออ่อนที่ใช้อุปกรณ์สวมไว (Quick Coupling) ที่สามารถถอดเข้าออกได้ง่าย ซึ่งส่วนใหญ่จะเอามาใช้กับงานน้ำมัน หรืองานลม

ข้อต่อชนิดนี้จะมีทั้งแบบตัวผู้ (male quick coupling) และแบบตัวเมีย (female quick coupling)

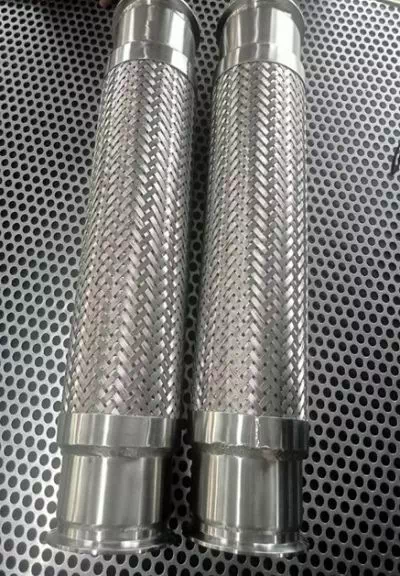

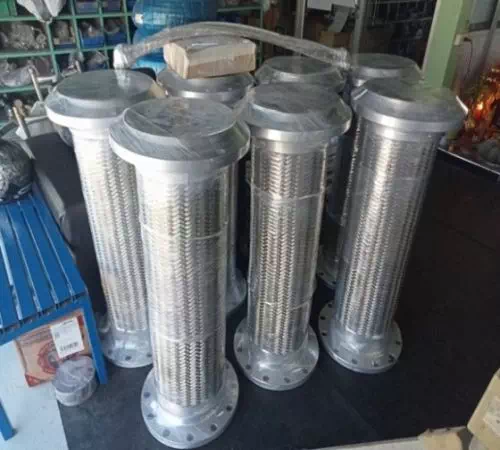

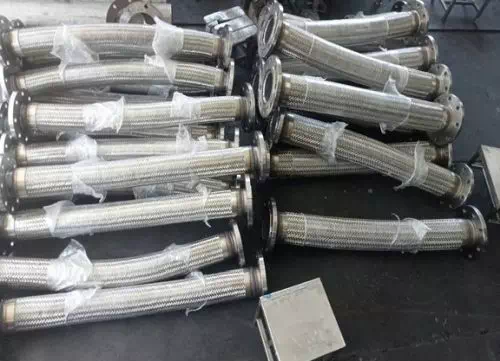

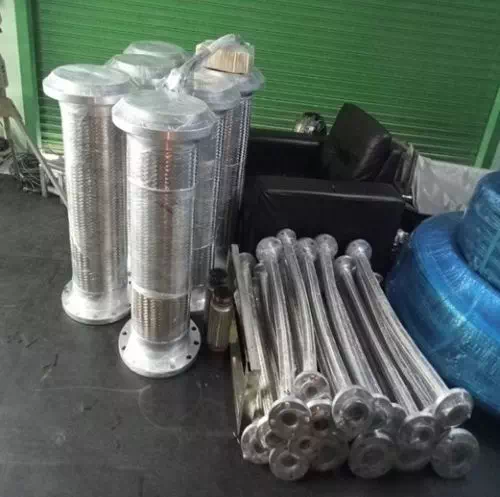

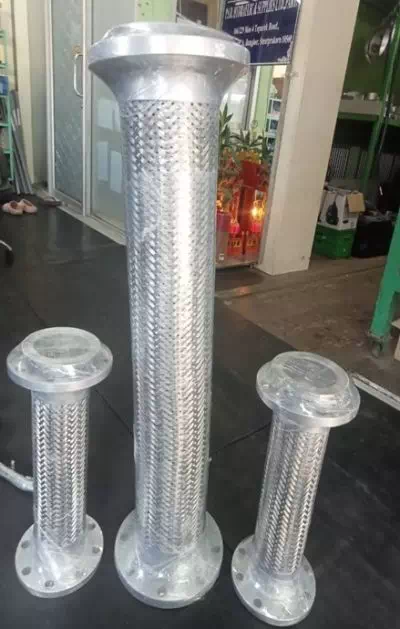

ตัวอย่างสินค้า flexible stainless hose ของ GEPS

ตัวอย่างสินค้า flexible stainless hose ของ GEPS

ตัวอย่างสินค้า flexible stainless hose ของ GEPS

ตัวอย่างสินค้า flexible stainless hose ของ GEPS

ตัวอย่างสินค้า flexible stainless hose ของ GEPS
