Y- Strainer

Y-Strainer (วายสแตนเนอร์)

Y- Strainer คือ อุปกรณ์กรอง มีลักษณะคล้ายตัว Y ใช้ในระบบท่อเพื่อกรองสิ่งสกปรกหรืองสิ่งปนเปื้อนในของเหลวที่ไหลผ่าน ทำหน้าที่ป้องกันไม่ให้อุปกรณ์ในระบบ เช่น ปั๊ม, วาล์ว, มาตรวัด, หรืออุปกรณ์แปรรูปต่างๆ เกิดความเสียหายหรืออุดตันจากสิ่งสกปรก โดยน้ำหรือสสารต่างๆจะไหลผ่าน y strainer ไป แต่เศษตะกอนต่างๆจะติดอยู่ที่ไส้กรองด้านล่างของ y strainer ซึ่งสามารถถอดไส้กรองออกมาเพื่อกำจัดเศษตะกอนต่างๆ โดยไม่ต้องหยุดการทำงานของระบบ

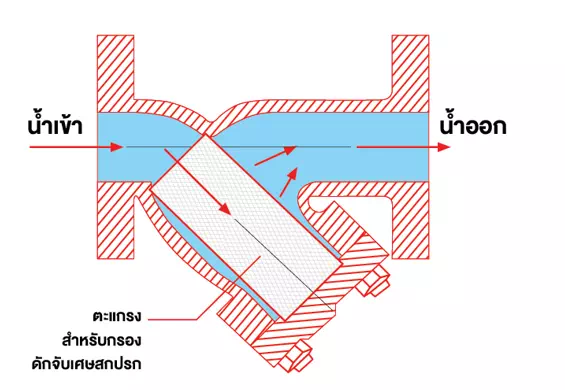

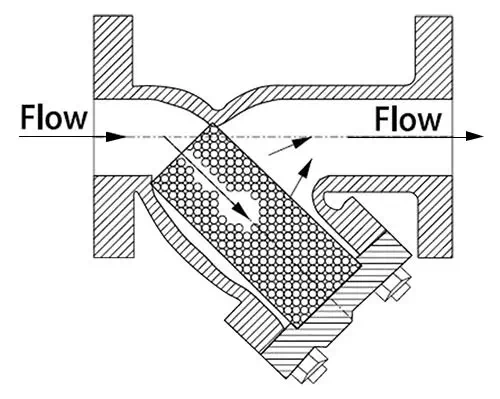

หลักการทำงานของ Y-Strainer

1. ของเหลวจะไหลเข้าสู่ตัวเรือน (Body) ของ Y-Strainer ผ่านด้านทางเข้า
2. ของเหลวจะผ่าน ตะแกรงกรอง (Screen/Mesh) ซึ่งจะทำหน้าที่ดักจับอนุภาคแข็ง เศษตะกอน และสิ่งแปลกปลอม
3. ของเหลวที่สะอาดจะไหลออกจาก Y-Strainer ผ่านทางออกอีกด้าน
4. เศษตะกอนที่ถูกดักจับไว้จะสะสมอยู่ใน ตะแกรงกรอง ซึ่งสามารถเปิดฝาเพื่อนำออกมาล้างหรือเปลี่ยนใหม่ได้ง่าย

หมายเหตุ : ตะแกรงกรองของ Y-Strainers ทำด้วยวัสดุสแตนเลส แผ่นเจาะรู เรียกว่า screen ขนาดรูประมาณ 3/8”  ถ้าต้องการให้กรองละเอียดขึ้น จะต้องใช้มุ้งลวดสแตนเลส หรือเรียกว่า wire mesh ซึ่งมีตั้งแต่ 20-200 mesh

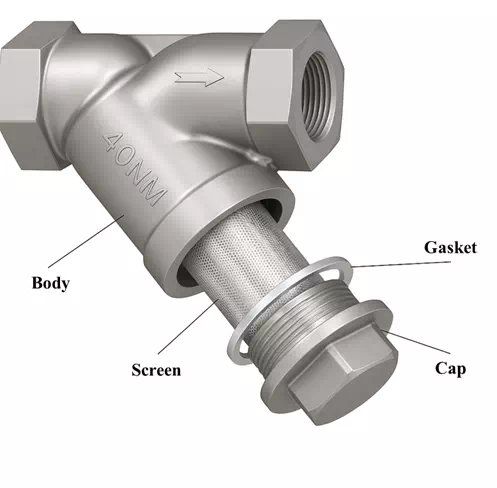

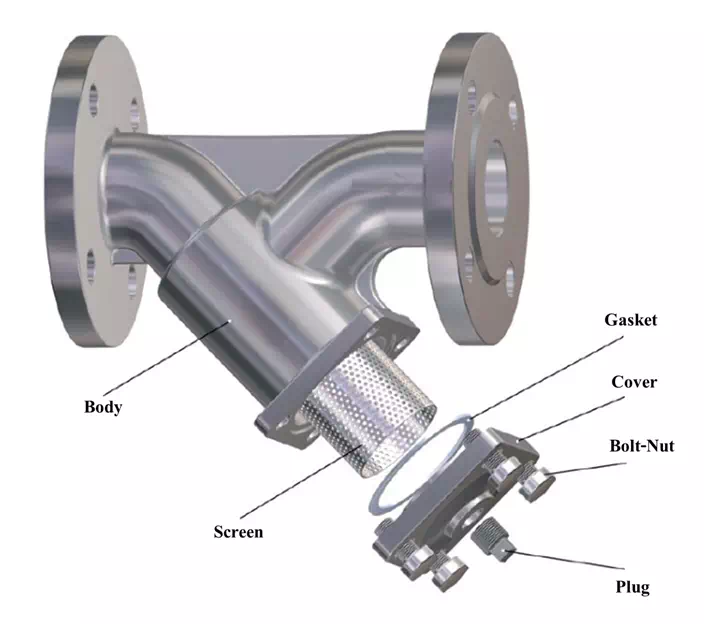

ส่วนประกอบของY- Strainer ชนิดเกลียว และ ชนิดหน้าแปลน

การติดตั้งY- Strainer กับของไหลแต่ละประเภท

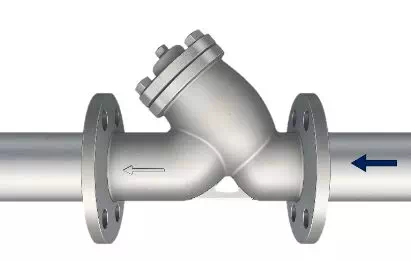

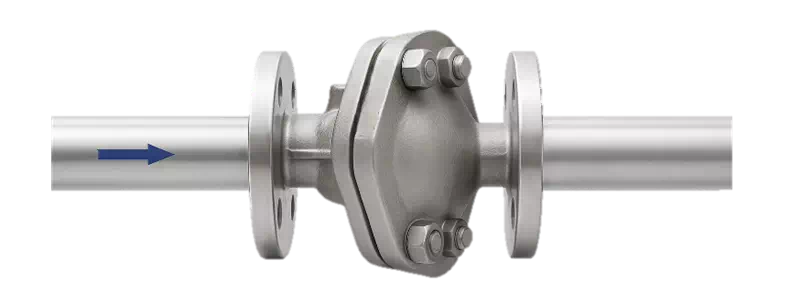

1. การติดตั้งสำหรับการใช้งาน ประเภท ไอน้ำ และ ก๊าซ ควรติดตั้ง Y- Strainer โดยที่ไส้กรองอยู่ในแนวนอนหรืออยู่ระดับเดียวกับท่อเท่านั้น เพราะหากไส้กรองอยู่ในระดับที่ต่ำกว่าแนวท่อ จะทำให้เกิดการสะสมของคอนเดนเสทหรือน้ำ เป็นสาเหตุทำให้เกิด Water Hammer ซึ่ง Water Hammer จะทำให้เกิดความเสียหายต่ออุปกรณ์ภายในระบบ และทำให้เกิดความเสียหายกับ Strainer ในบริเวณที่มีน้ำท่วมขังเป็นระยะเวลานาน

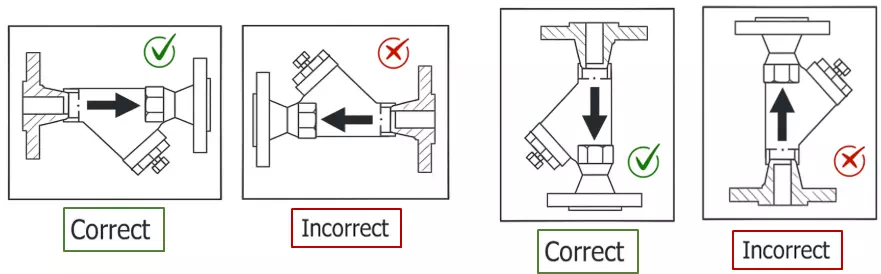

2. การติดตั้งสำหรับการใช้งาน ประเภท ของเหลว สามารถ ติดตั้ง ได้ 2 วิธี คือ ติดตั้งแนวนอน และ ติดตั้งในแนวตั้ง

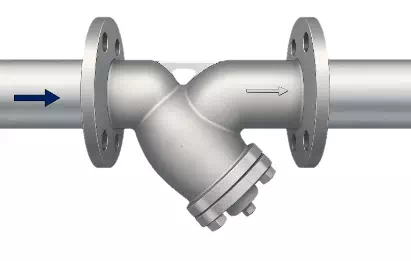

2.1  การติดตั้งแนวนอน ควรติดตั้ง Y- Strainer ให้ส่วนของตัวกรองอยู่ด้านล่าง เพื่อให้สามารถรวบรวมเศษวัสดุที่ติดอยู่ได้อย่างเหมาะสม

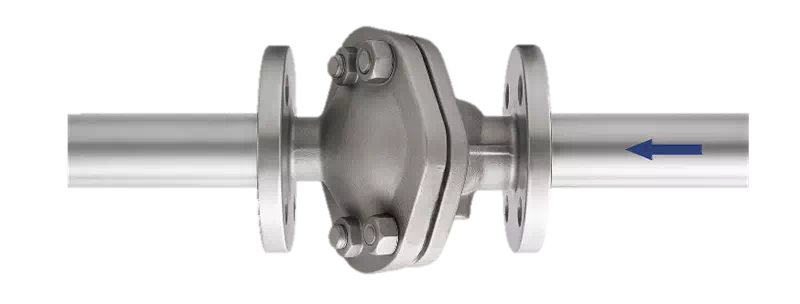

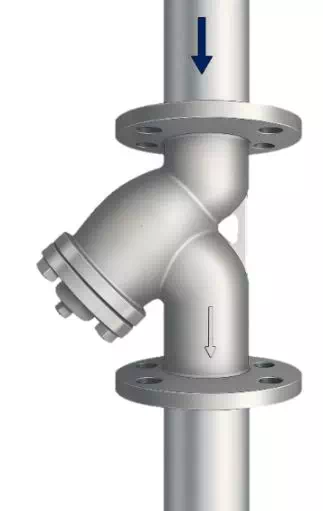

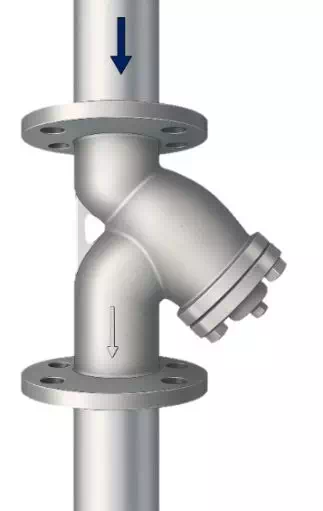

2.2 การติดตั้งแนวตั้ง จะต้องเป็นการไหลจากบนลงล่างเท่านั้น เพื่อป้องกันการไหลย้อนกลับของสิ่งสกปรก

---

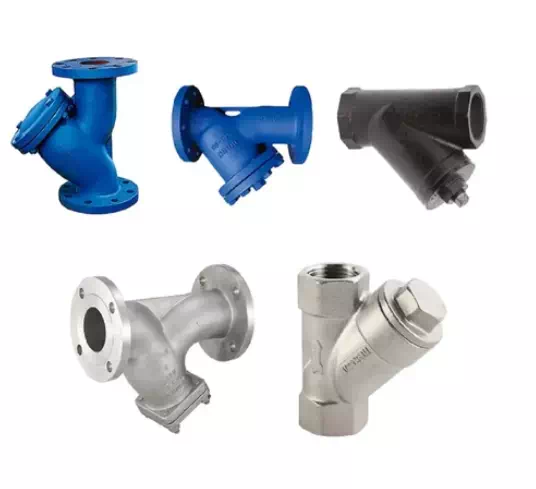

ฟิลเตอร์แบบต่างๆ ที่เราจำหน่าย
