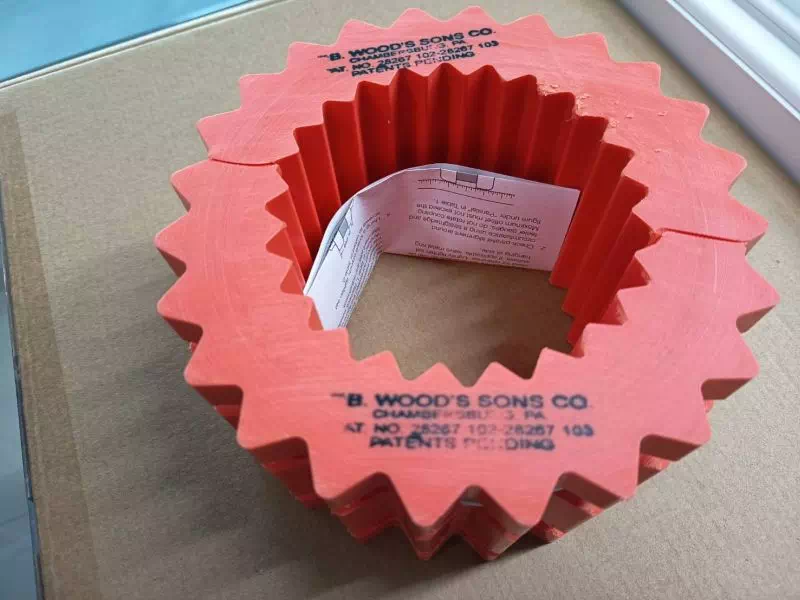

รุ่น 7H HYTREL SLEEVE Q’ty: 7 ea.
รุ่น 7HS SPLIT HYTREL SF SLEEVE Q’ty: 4 ea.
รุ่น 8H HYTREL SF SLEEVE Q’ty: 7 ea.
รุ่น 8HS SPLIT HYTREL SF SLEEVE Q’ty: 7 ea.
รุ่น 9H HYTREL SF SLEEVE Q’ty: 8 ea.
รุ่น 10H HYTREL SF SLEEVE Q’ty: 5 ea.

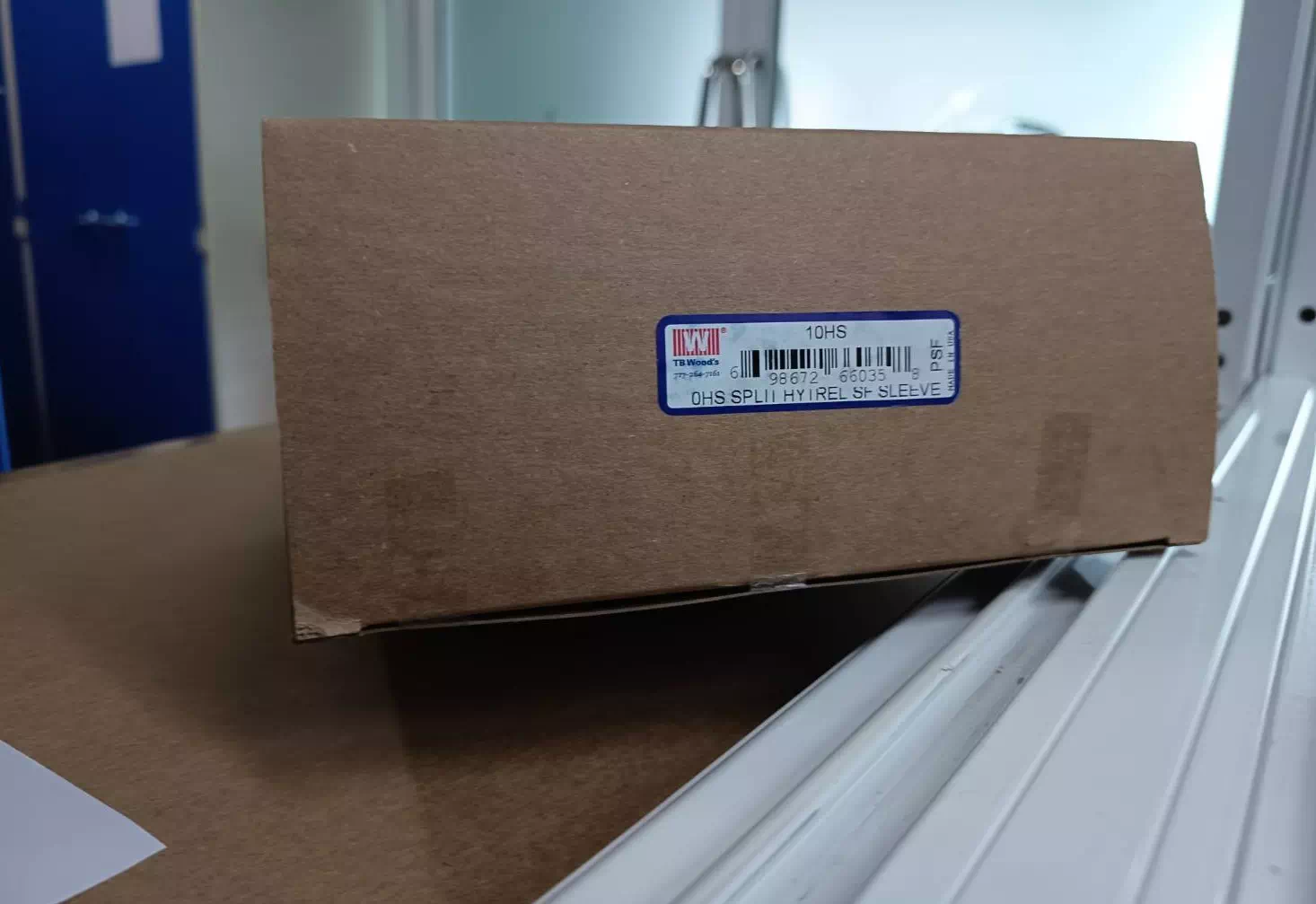

รุ่น 10HS SPLIT HYTREL SF SLEEVE Q’ty: 2 ea.
รุ่น 11H HYTREL SF SLEEVE Q’ty: 6 ea.

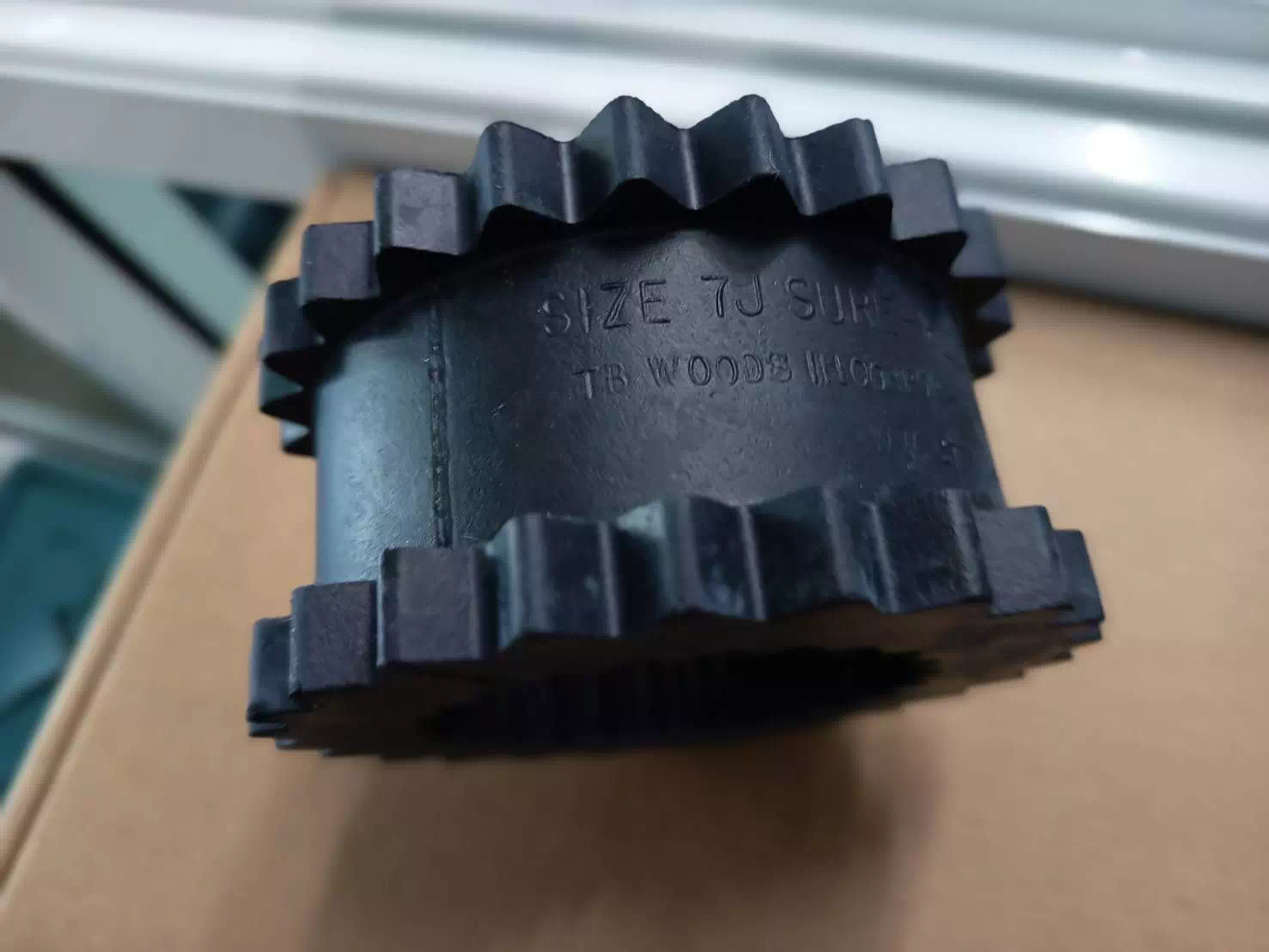

รุ่น 7JE EPDM SF SLEEVE Q’ty : 25 ea.

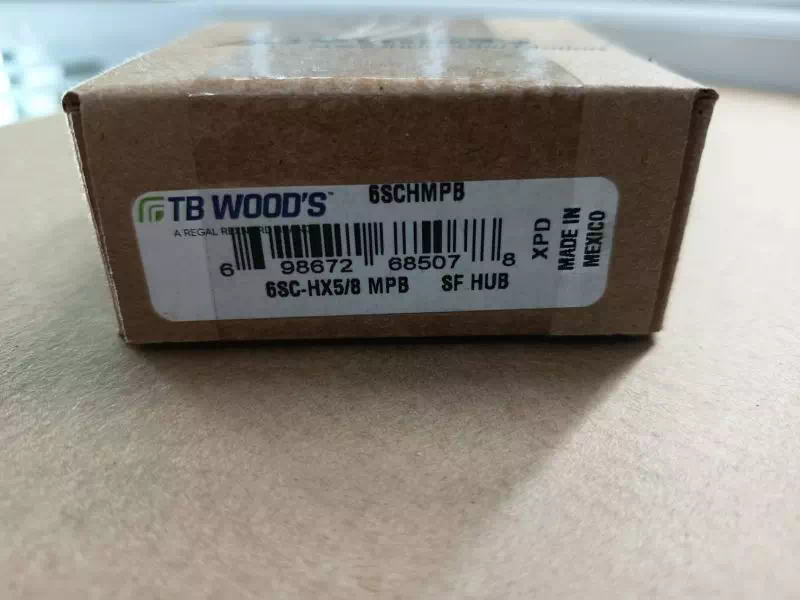

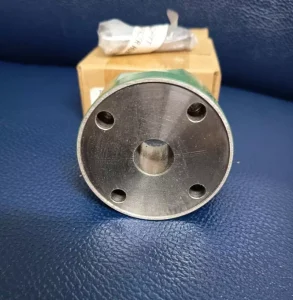

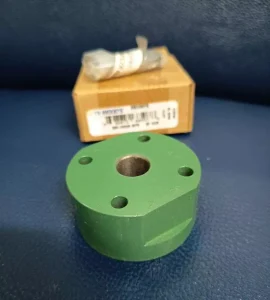

รุ่น 6SC-HX5/8 MPB SF HUB Q’ty : 12 ea.

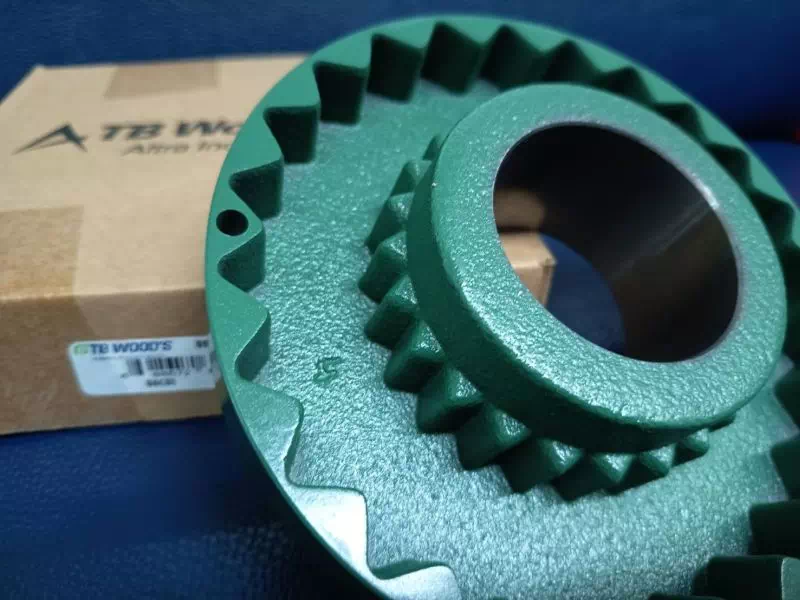

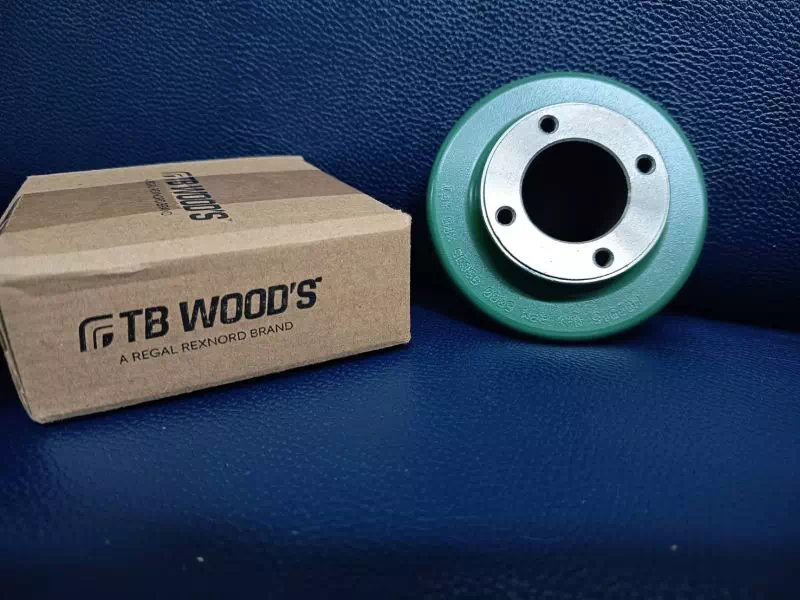

รุ่น 9SC35 SF FLANGE Q’ty : 16 ea.

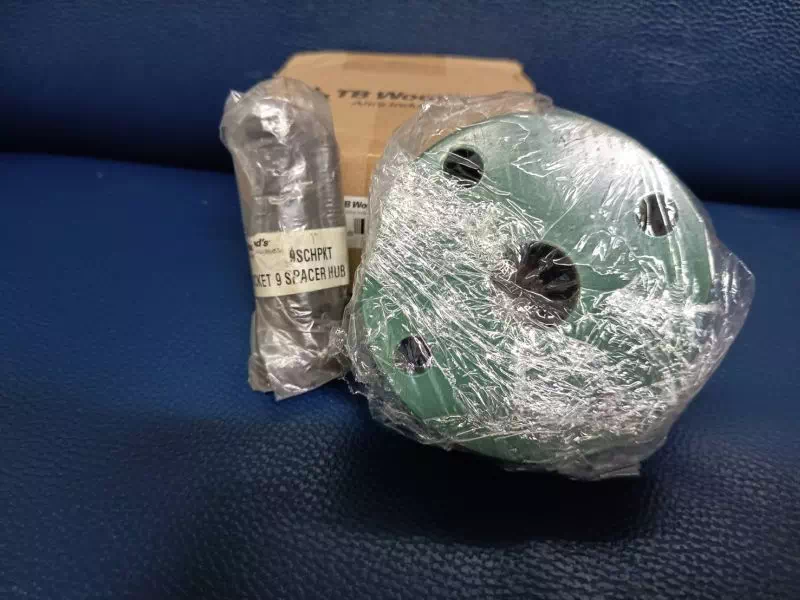

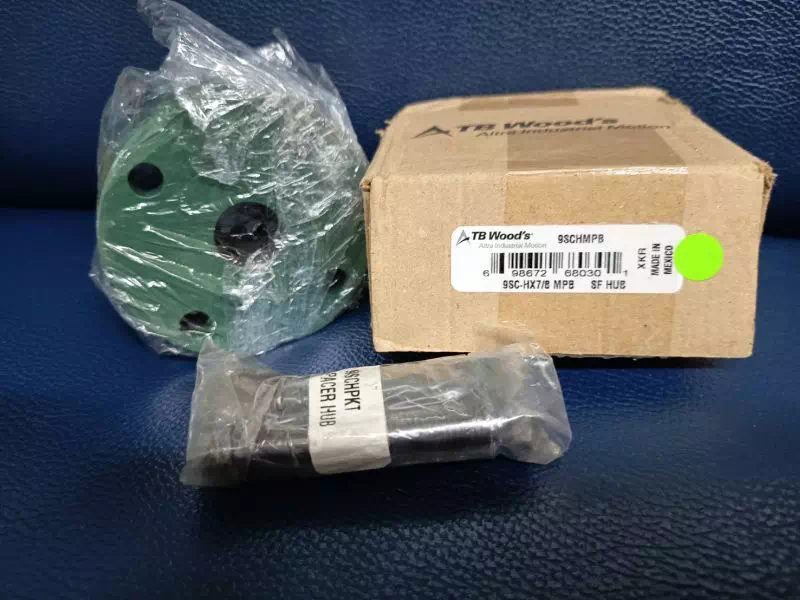

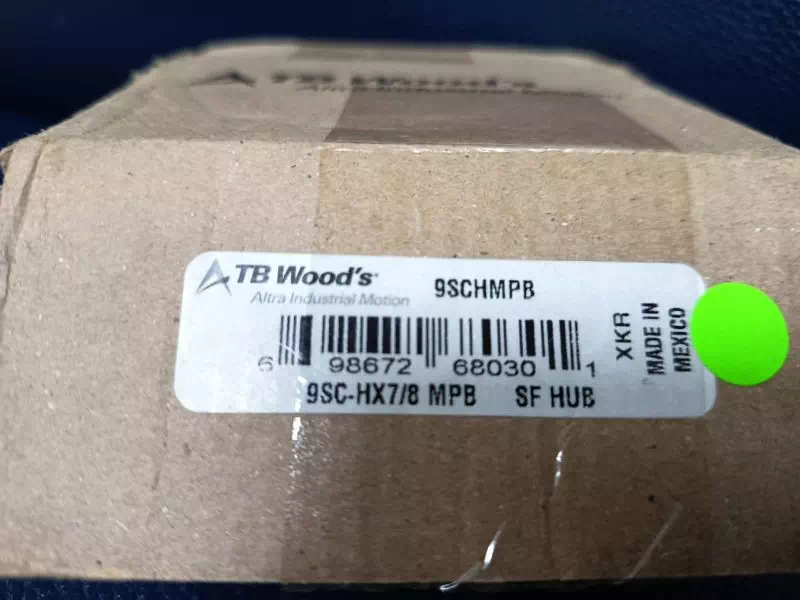

รุ่น 9SC-HX7/8 MPB SF HUB Q’ty : 17 ea.
รุ่น 11E EPDM SF SLEEVE Q’ty : 7 ea.
รุ่น 12E EPDM SF SLEEVE Q’ty : 16 ea.

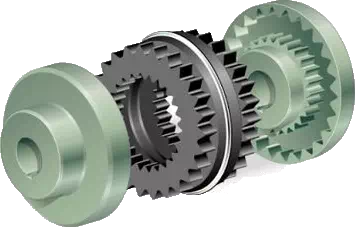

ลักษณะฟันของ Sleeves Sure-Flex Coupling จะล็อกเข้ากับฟันของหน้าแปลน โดยไม่ต้องใช้แคลมป์หรือสกรู ขันให้แน่นภายใต้แรงบิด เพื่อให้สามารถส่งกำลังได้อย่างราบรื่น ข้อต่อไม่ได้รับผลกระทบจากสารกัดกร่อน สิ่งปกปรก หรือ ความชื้น จึงไม่จำเป็นต้องใช้สารหล่อลื่นหรือบำรุงรักษา และ ยังทำให้อุปกรณ์สะอาด มีประสิทธิภาพ
Sure-Flex Plus® Couplings | TB Wood’s

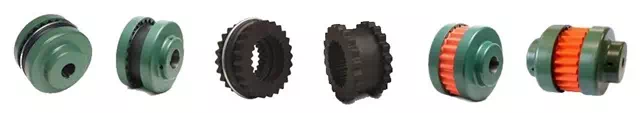

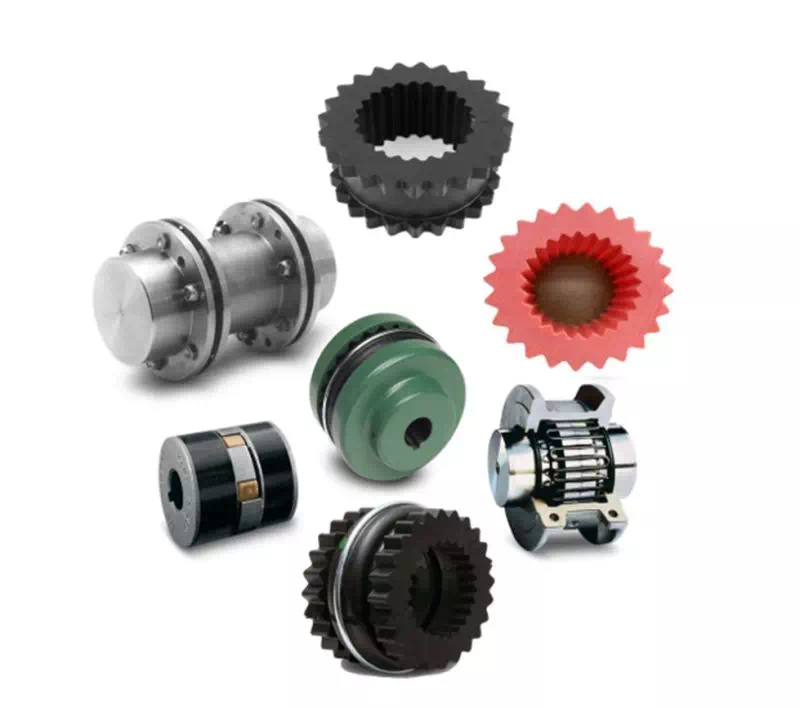

ประเภทของ TB WOOD COUPLING
Couplings – Sure – Flex Plus
ข้อต่อยาง Sure-Flex Plus® เป็นผลิตภัณฑ์ดั้งเดิมของ TB Wood

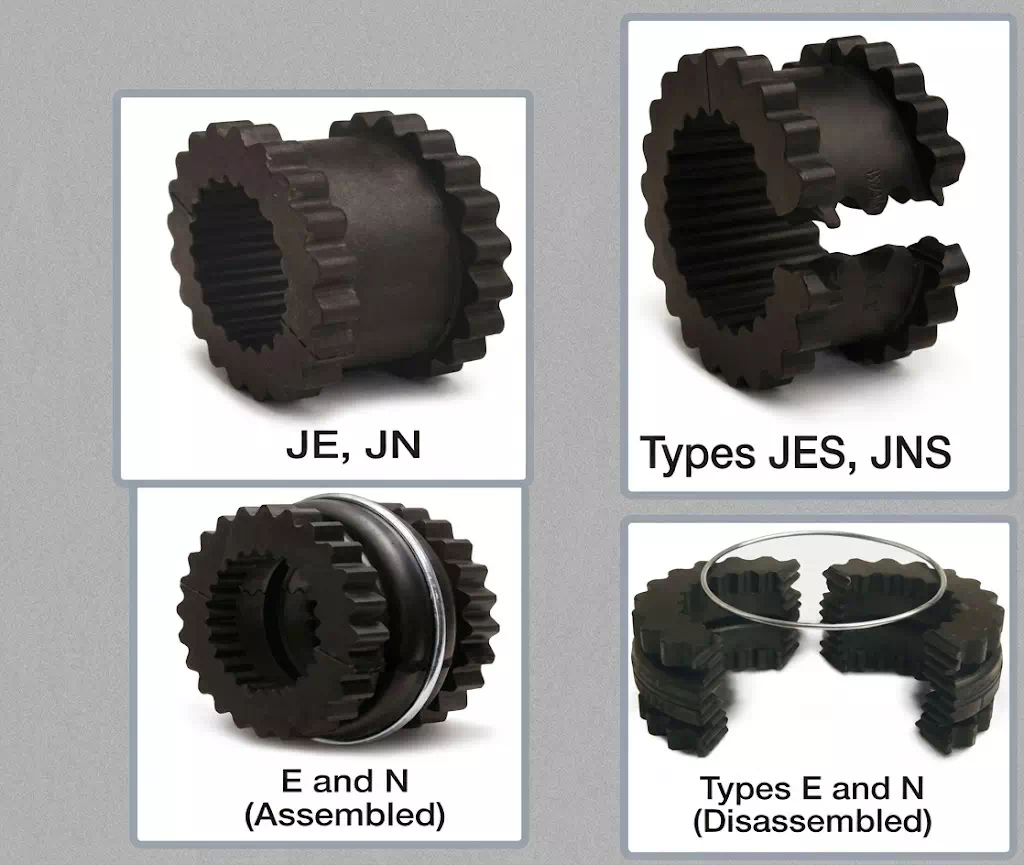

TB Wood ได้พัฒนาคุณสมบัติของ ข้อต่อยาง Sure-Flex Plus EPDM และ Neopren ซึ่งเป็นเนื้อผลิตภัณฑ์ที่ดีและมีคุณภาพ
ข้อดี
1) เพิ่มแรงบิดสูงสุดได้ถึง 30%
Sleeve Sure – Flex Plus มีอายุการใช้งานยาวนานขึ้น การบำรุงรักษาก็ลดลง และบางกรณีสามารถนำไปใช้ทดแทนตัวเก่า โดยไม่ต้องซื้อใหม่ในราคาที่สูงมาก
2) อายุการใช้งานที่ยาวนาน มากกว่าถึง 3 เท่า
3) ความคุ้มค่าทำให้ประหยัดค่าใช้จ่าย ซึ่ง TB WOOD เป็นข้อต่อยางมีขนาดเล็กกะทัดรัด ช่วยลดต้นทุนได้
4) ข้อต่อ TB WOOD มีข้อดี สามารถปรับปรุงหน้างานที่มีอยู่ โดยไม่ต้องซื้อใหม่ทั้งหมด มีแยกจำหน่ายทั้งข้อต่อและยาง
5) ติดตั้งง่ายรวดเร็ว เป็นข้อดีอีกข้อหนึ่งที่นิยมใช้ โดยการออกแบบที่เรียบง่าย โดยไม่ต้อง ใช้สลักเกลียว ปะเก็น ฝาครอบ หรือ ซีล สามารถตรวจสอบการจัดตำแหน่งได้บนหน้าแปลนที่ผ่านการกลึง โดยใช้เพียงไม้บรรทัดและคาลิปเปอร์ ไม่จำเป็นต้องใช้เครื่องมือชนิดพิเศษใดๆ ในการติดตั้ง จัดตำแหน่ง หรือ ถอดออก
คุณสมบัติ
- รับสูงสุด 72,480 ตร.นิ้ว.ปอนด์ ; 8.20 กิโลนิวตันเมตร
- ติดตั้งรวดเร็ว และ สะดวก ง่ายดาย
- มีอะไหล่ Spacer , ยาง bushed hub และ clamping hub มีสต๊อคเพื่อรองรับการออกแบบ
- ยางมีความหยืดหยุ่น สามารถรองรับแรงให้เหมาะสมและป้องกันอุปกรณ์เสียหายได้
- ไม่ต้องใช้น้ำมันหล่อลื่น และ ไม่ต้องเสียค่าบำรุงรักษาบ่อย
ข้อต่อยางแบบยืดหยุ่น TB Wood’s มีวัสดุดังนี้

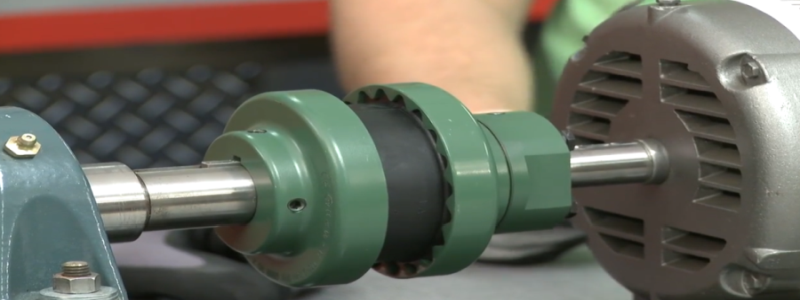

การใช้งาน Coupling TB Wood’s

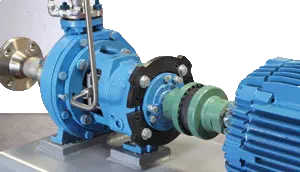

Sure-Flex Coupling สามารถใช้งานได้อย่างทนทานในหลายอุตสาหกรรม ข้อต่อเหล่านี้เหมาะอย่างยิ่ง สำหรับการใช้งานที่หลากหลาย ดังนี้
a) ปั๊ม
b) พัดลม / เครื่องสเป่าลม
c) คอมเพรสเซอร์
d) มิกเซอร์
e) มอเตอร์ไฟฟ้า
f) สายพานลำเลียง
TB Wood’s Coupling
Sure Flex Plus
- High torque rating
- 30% Increased Torque Rating
- Sure-Flex Plus sleeves provide longer service life in demanding applications, reducing required maintenance and associated replacement cost
Feature Sure Flex Plus Coupling
- Up to 72,480 in.lbs.; 8.20 kNm
- Quick and easy installation
- Spacer, bushed hub, and clamping hub designs in stock
- Flexible design accommodates misalignment and protects equipment
- 7° to 21° torsional wind up
- Needs no lubrication, no maintenance

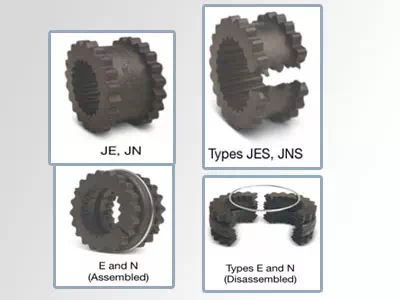

1. EPDM (Ethylene Propylene Diene Monomer)
- สามารถทนต่อสภาพอากาศที่เปลี่ยนแปลงได้ดี ทนต่อรังสี UV และโอโซน
- สามารถทนความร้อนได้ในช่วงอุณหภูมิกว้าง ตั้งแต่ -40°C ถึง 160°C
- มีความยืดหยุ่นสูง สามารถใช้งานได้ในหลากหลายรูปแบบ
- ทนทานต่อสารเคมีบางชนิด เช่น กรด ด่าง แอลกอฮอล์
- มีคุณสมบัติกันน้ำได้ดี ทำให้เหมาะสำหรับงานที่ต้องการป้องกันน้ำ
มีคุณสมบัติดังนี้
2.นีโอพรีน (Neoprene) คือ ยางสังเคราะห์ชนิดหนึ่งที่รู้จักกันในชื่อ โพลีคลอโรพรีน (Polychloroprene)
- ทนทาน: ทดต่อกาาสึกหรอ, การฉีกขาด และการเสียดสี
- ทนต่อสารเคมี: ทนต่อสารเคมี, น้ำมัน และกรด/ด่างอ่อนฯ
- ทดต่อสภาพอากาศ: ทนต่อแสงแดด, ความร้อน และโอโซน
- กันน้ำ: มีคุณสมบัติกันน้ำได้ดี
- ยืดหยุ่น: มีความยืดหยุ่นสูง
- ทนไฟ: มีคุณสมบัติทนไฟ
มีคุณสมบัติดังนี้

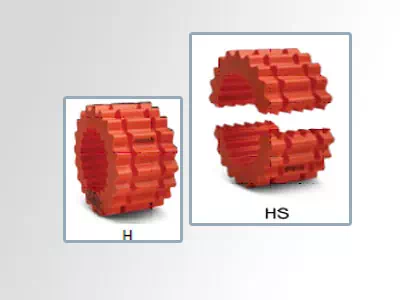

3. Hytrel คือ โพลีเอสเตอร์เทอร์โมพลาสติกอีลาสโตเมอร์ (TPC-ET) มีคุณสมบัติหลากหลายจากยางและความแข็งแรงของพลาสติก
- ทำให้เป็นวัสดุที่ได้รับความนิยมในการใช้งานหลากหลายประเภท
- มีความแข็งแรงและความทนทานสูง ทำให้สามารถใช้งานในสภาวะที่ต้องการความทนทานได้
- สามารถใช้งานได้ในช่วงอุณหภูมิกว้าง ทั้งอุณหภูมิต่ำและสูง
- ทนทานต่อน้ำมัน สารเคมี และตัวทำละลายหลายชนิด
- สามารถแปรรูปได้ง่ายด้วยวิธีต่างๆ เช่น การฉีดขึ้นรูปและการอัดรีด
มีคุณสมบัติดังนี้
TB WOOD’S ®7H
ข้อต่อ : แบบชิ้นเดียวทึบ ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 7H HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งติดกัน 1 ชิ้น,Type : H |
| ขนาดข้อต่อ (Coupling Size) | 7 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 5/8 นิ้ว ถึง 1 7/8 นิ้ว (15.87 มม. – 47.63 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 4 11/32 นิ้ว (110.33 มม.) |
| ค่าทอร์ก (Torque Rating) | 2875 นิ้ว-ปอนด์ (in-lb) (≈ 234.83 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 5250 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®7HS
ข้อต่อ : แบบแยกชิ้น / รุ่น : 7HS HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | แบบแยกชิ้น (Split Type – 2 ชิ้น) รุ่น HS |
| ขนาดข้อต่อ (Coupling Size) | 7 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 5/8 นิ้ว ถึง 1 7/8 นิ้ว (15.87 มม. – 47.63 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 4 11/32 นิ้ว (110.33 มม.) |
| ค่าทอร์ก (Torque Rating) | 2,875 นิ้ว-ปอนด์ (in‑lb) (≈ 324.88 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 5,250 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®8H
ข้อต่อ : แบบชิ้นเดียวทึบ ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 8H HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งติดกัน 1 ชิ้น,Type : H |
| ขนาดข้อต่อ (Coupling Size) | 8 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 7/16 นิ้ว – 2 3/8 นิ้ว ( 11.11 มม – 60.33 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 5 1/16 นิ้ว (128.59 มม.) |
| ค่าทอร์ก (Torque Rating) | 4530 นิ้ว-ปอนด์ (in-lb) (≈512 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 4500 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®8HS
ข้อต่อ : แบบแยกชิ้น / รุ่น : 8HS HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | แบบแยกชิ้น (Split Type – 2 ชิ้น) รุ่น HS |
| ขนาดข้อต่อ (Coupling Size) | 8 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 7/16 นิ้ว – 2 3/8 นิ้ว ( 11.11 มม – 60.33 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 5 1/16 ” (128.59 mm.) |
| ค่าทอร์ก (Torque Rating) | 4,530 in‑lb (≈ 511.82 Nm ) |
| ความเร็วสูงสุด (Maximum Speed) | 4,500 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®9H
ข้อต่อ : แบบชิ้นเดียวทึบ ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 9H HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งติดกัน 1 ชิ้น,Type : H |
| ขนาดข้อต่อ (Coupling Size) | 9 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 7/16″ – 2 7/8″ (11.11mm. – 73.03 mm.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 6 ” (152.4 mm.) |
| ค่าทอร์ก (Torque Rating) | 7,200 นิ้ว-ปอนด์ (in‑lb) (≈ 813.5 Nm ) |
| ความเร็วสูงสุด (Maximum Speed) | 3,750 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®10H
ข้อต่อ : แบบชิ้นเดียว ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 10H HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งติดกัน 1 ชิ้น,Type : H |
| ขนาดข้อต่อ (Coupling Size) | 10 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 7/16 นิ้ว – 3 3/8 นิ้ว (11.11 mm. – 85.73 mm.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 7 1/16 นิ้ว (179.39 mm.) |
| ค่าทอร์ก (Torque Rating) | 11,350 นิ้ว-ปอนด์ (in‑lb) (≈ 1,282 Nm ) |
| ความเร็วสูงสุด (Maximum Speed) | 3,600 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®10HS
ข้อต่อ : แบบแยกชิ้น / รุ่น : 10HS HYTREL SLEEVE / Seires: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | : แบบแยกชิ้น (Split Type – 2 ชิ้น) รุ่น HS |
| ขนาดข้อต่อ (Coupling Size) | 10 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 7/16″ – 3 3/8″ (11.1125mm. – 85.73 mm.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 7 1/16 ” (179.38 mm.) |
| ค่าทอร์ก (Torque Rating) | 11,350 in‑lb (≈ 1,282.55 Nm ) |
| ความเร็วสูงสุด (Maximum Speed) | 3,600 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®11H
ข้อต่อ : แบบชิ้นเดียว ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 11H HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งติดกัน 1 ชิ้น,Type : H |
| ขนาดข้อต่อ (Coupling Size) | 11 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 1/2 นิ้ว ถึง 3 7/8 นิ้ว (12.7 มม. – 98.43 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 8 3/16 นิ้ว (≈ 208 มม.) |
| ค่าทอร์ก (Torque Rating) | 18,000 นิ้ว-ปอนด์ (in‑lb) (≈ 2,033 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 3,600 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |
TB WOOD’S ®11HS
ข้อต่อ : แบบแยกชิ้น / รุ่น : 11HS HYTREL SLEEVE / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | แบบแยกชิ้น (Split Type – 2 ชิ้น) รุ่น HS |
| ขนาดข้อต่อ (Coupling Size) | 11 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 1/2 นิ้ว ถึง 3 7/8 นิ้ว (12.7 มม. – 98.43 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 8 3/16 นิ้ว (≈ 208 มม.) |
| ค่าทอร์ก (Torque Rating) | 18,000 นิ้ว-ปอนด์ (in‑lb) (≈ 2,033 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 3600 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -65°F ถึง +250°F (≈ -54°C ถึง +121°C) |
| วัสดุ (Material) | Hytrel |

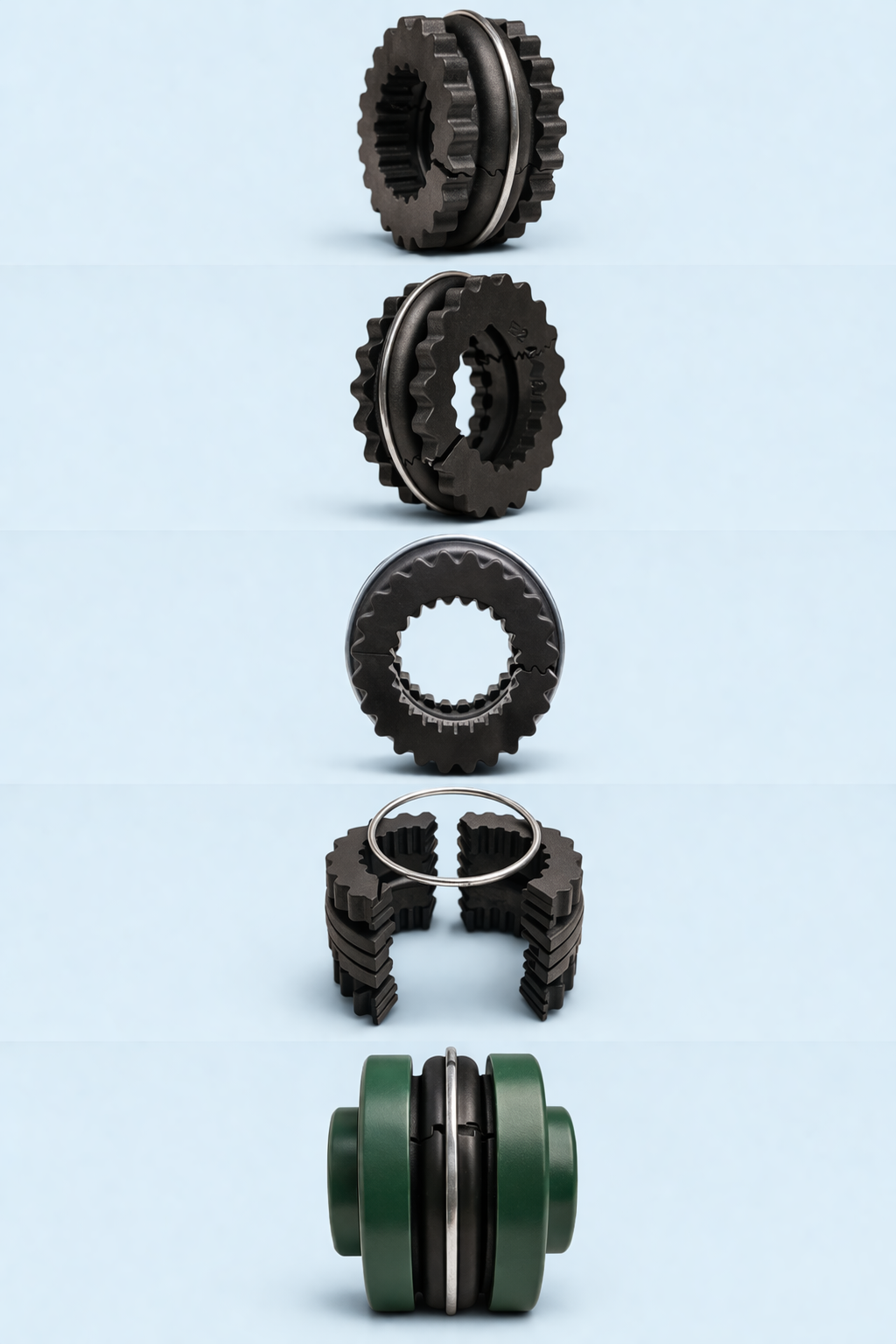

TB WOOD’S ®11E
ข้อต่อ : แบบชิ้นเดียวทึบ ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 11E / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งแยก 2 ชิ้น,Type : E |
| ขนาดข้อต่อ (Coupling Size) | 11 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 1/2 นิ้ว – 3 7/8 นิ้ว ( 12.7 มม – 98.4 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 8 3/16 นิ้ว (207.96 มม.) |
| ค่าทอร์ก (Torque Rating) | 5890 in-lb (≈ 665.48 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 3600 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus รุ่น S, C และ SC รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -30°F ถึง 275°F (≈ -34.4°C ถึง 135°C) |
| วัสดุ (Material) | EPDM |
TB WOOD’S ®12E
ข้อต่อ : แบบชิ้นเดียวทึบ ชนิดแข็ง (ข้อต่อเพลาสลีฟ) / รุ่น : 12E / Series: Sure-Flex
ข้อมูลจำเพาะ (SPECIFICATIONS)
| ประเภท (Type) | ชนิดเนื้อแข็งแยก 2 ชิ้น,Type : E |
| ขนาดข้อต่อ (Coupling Size) | 12 |
| เส้นผ่านศูนย์กลางด้านใน (Inside Diameter) | 7/8 นิ้ว – 3 15/16 นิ้ว ( 22.23 มม – 99.96 มม.) |
| เส้นผ่านศูนย์กลางด้านนอก (Outside Diameter) | 9 9/16 นิ้ว (242.89 มม.) |
| ค่าทอร์ก (Torque Rating) | 9360 in-lb (≈ 1057.68 Nm) |
| ความเร็วสูงสุด (Maximum Speed) | 2800 รอบต่อนาที (RPM) |
| ความเหมาะสมในการใช้งาน (Suitable For Use With) | แบบ Sure-Flex® Plus Flange รวมถึงข้อต่อแบบยืดหยุ่น |
| ช่วงอุณหภูมิใช้งาน (Temp) | -30°F ถึง 275°F (≈ -34.4°C ถึง 135°C) |
| วัสดุ (Material) | EPDM |
L-Jaw Elastomeric Couplings
Features
- 100% interchangeable with dustry standard
- 3 Insert materials available
- 3 Hub materials available
- Large selection of sizes
Form Flex
Applications
- General Purpose & API610 Pumps
- Centrifugal & Screw Compressors
- Reciprocating Compressors
- Fans & Blowers
- Food Processing
- Machine Tools
- Cooling Towers
- Printing Presses
- Engine & Electric Motor Driven Applications
- Power Generation
