Flexible Connector BFM Fitting

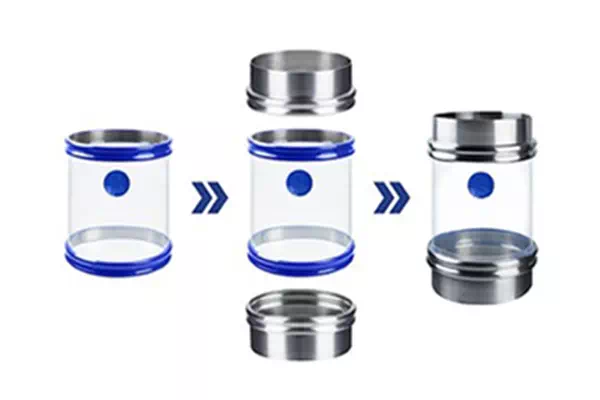

ระบบข้อต่อ BFM® จะประกอบด้วย Spigot หรือเดือยสองตัว เชื่อมกับท่อทั้ง 2 ฝั่ง และมีข้อต่อแบบยืดหยุ่น (ท่ออ่อน) ที่อยู่ระหว่าง Spigot ทั้งสอง โดยข้อต่อแบบยืดหยุ่นจะถูกยึดให้เข้าที่อย่างแน่นหนา ข้อต่อแบบยืดหยุ่นนี้สามารถติดตั้งได้โดยไม่ต้องใช้เครื่องมือ

กลุ่มผลิตภัณฑ์ของ BFM ผลิตจากโพลียูรีเทนอีเทอร์ใส ซึ่งเป็นวัสดุที่ใช้กันอย่างแพร่หลายที่สุด นอกจากวัสดุโพลียูรีเทนอีเทอร์ใสแล้ว BFM ยังมีผลิตจากวัสดุที่หลากหลายเพื่อให้เหมาะกับการใช้งานเฉพาะด้าน

สินค้า Fitting Connector ของ BFM Fitting

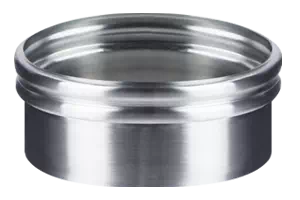

Spigots

(การติดตั้ง 1 ชุด ใช้ Spigots 2 ตัว)

• Material : Stainless Steel T316L , T304L
• Wall Thickness : 2.0 mm.
• Length : 89 mm.

BFM Seeflex 040E

ขั้วต่ออเนกประสงค์ที่แข็งแกร่งและยืดหยุ่นที่สุด (ได้รับความนิยมมากที่สุด)

• Thickness : 0.9 mm.
• Operating Temp : -25°C to 110°C
• Max Temp : 120°C
• Max. Operating Pressure : 0.34 bar / 5.0 PSI
• Diameter : 100 mm, 125 mm. to 1650 mm. (4”,5”-65”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm – 6,000 mm. (3”,4” – 240”) *เพิ่มขึ้นทีละ 50 mm

Seeflex 020E

น้ำหนักเบาและยืดหยุ่น เหมาะสำหรับการใช้งานเครื่องชั่งน้ำหนัก (เป็นรุ่นที่บางที่สุด)

• Thickness : 0.35 mm.
• Operating Temp : -25°C to 80°C
• Max Temp : 100°C
• Max. Operating Pressure: 0.10 bar / 1.5 PSI
• Diameter : 100 mm, 125 mm. to 1650 mm. (4”,5”-65”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm – 6,000 mm. (3”,4” – 240”) *เพิ่มขึ้นทีละ 50 mm.

Seeflex 040AS

ออกแบบมาเพื่อกระจายไฟฟ้าสถิต (เหมาะสำหรับพื้นที่ที่อาจเกิดการระเบิด)

• Thickness : 0.9 mm.
• Operating Temp : -25°C to 95°C
• Max Temp : 100°C
• Max. Operating Pressure: 0.24 bar / 3.5 PSI
• Diameter : 100 mm, 125 mm. to 1650 mm. (4”,5”-65”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm – 6,000 mm. (3”,4” – 240”) *เพิ่มขึ้นทีละ 50 mm.

Seeflex 060ES

มีความแข็งแกร่งทนต่อดัน

• Thickness : 1.3 mm.
• Operating Temp : -25°C to 120°C
• Max Temp : 140°C
• Max. Operating Pressure: Up to 1.7 bar / 24 PSI
• Diameter : 100 mm, 125 mm. to 1650 mm. (4”,5”-65”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm – 6,000 mm. (3”,4” – 240”) *เพิ่มขึ้นทีละ 50 mm.

Flexi (Seeflex + Wire Coil)

เหมาะสำหรับการใช้งานที่มีการเคลื่อนที่ในแนวตั้งหรือการบีบอัด

• Thickness : Ø100-200mm = 0.6 mm. , Ø250-300mm = 0.7 mm.
• Operating Temp : -20°C to 85°C
• Max Temp : 105°C
• Approx. compression ratio: 3:1 (wire coil section)
• Diameter : 100 mm-300 mm. (4”-12”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 200 mm - 6,000 mm. (8” – 240”) *เพิ่มขึ้นทีละ 50 mm.

Teflex NP Black

เป็น PTFE สีดำ เหมาะสำหรับอุณหภูมิที่สูงและสารเคมีรุนแรง

• Thickness : 0.23 mm.
• Operating Temp : -73°C to 300°C
• Max Temp : to 316°C
• Diameter : 100 mm-500 mm. (4”-20”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm - 1,000 mm. (3”,4” – 40”) *เพิ่มขึ้นทีละ 50 mm.

Teflex NP Opaque

เป็น PTFE กึ่งโปร่งใสเพื่อดูการไหลของผลิตภัณฑ์

• Thickness : 0.23 mm. (+/- 10%)
• Temp. Range: -73°C to 300°C (-99°F to 572°F)
• Max Temp : to 316°C (600°F)
• Diameter : 100 mm-500 mm. (4”-20”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm - 1,000 mm. (3”,4” – 40”) *เพิ่มขึ้นทีละ 50 mm.

Teflex Woven

วัสดุเป็นผ้า PTFE เหมาะสำหรับอุณหภูมิสูงและทนต่อสารเคมี

• Thickness : 0.5 mm.
• Temp. Range: -40°C to 260°C (-40°F to 500°F)
• Max Temp : 280°C (536°F)
• Air Permeability : 0.3 (cm3/cm2/sec@125Pa) , 0.5 (ft3/ft2/min@0.5” wg)
• Diameter : 100 mm, 125 mm. to 1650 mm. (4”,5”-65”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 80 mm , 100 mm – 1,500 mm. (3”,4” – 60”) *เพิ่มขึ้นทีละ 50 mm.

FM1 Breather Bag

ผ้าสักหลาดโพลีเอสเตอร์สำหรับระบายอากาศภายใน

• Thickness : 1.7 mm.
• Temp. Range: -20°C to 130°C (-4°F to 266°F)
• Max Temp: 150°C (302°F)
• Air Permeability: 17 (cm3/cm2/sec at 125Pa) , 33 (ft3/ft2/min at 0.5 inch wg)
• Diameter : 100 mm, - 650 mm. (4”-25”) *เพิ่มขึ้นทีละ 50 mm.
• Length : 100 mm – 1,000 mm. (4” – 40”) *เพิ่มขึ้นทีละ 50 mm.

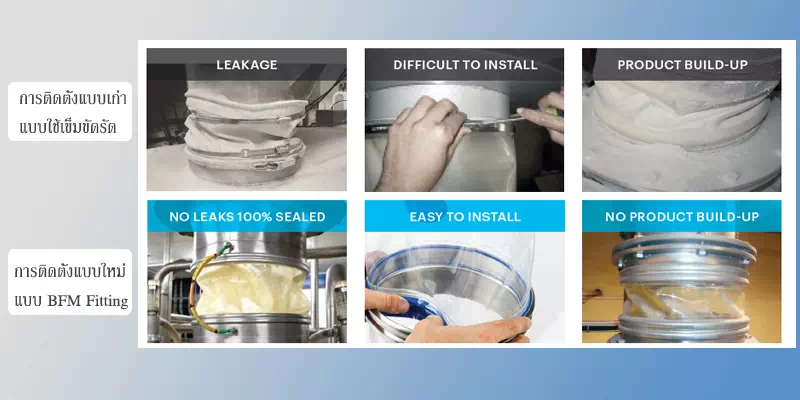

ข้อแตกต่างระหว่างการติดตั้งแบบเก่า กับ การติดตั้งโดยใช้ BFM Fitting

การติดตั้งแบบเก่า แบบใช้เข็มขัดรัด

• ผง สามารถรั่วไหล ผ่านช่องว่างระหว่างเข็มขัด ได้จึงเป็นอันตรายต่อสุขภาพ และสร้างความสกปรกให้โรงงาน
• การวัดที่ไม่ทำให้เกิดการเชื่อมต่อที่ไม่เหมาะสม และการรัดเข็มขัดรัดท่ออ่อนกับท่อในแนวกลมจะทำให้มีช่องว่าง ระหว่างท่ออ่อนกับท่อเกิดขึ้น
• ท่ออ่อนต้องผลิตทุกขนาดและความยาวแต่ละจุดก็ไม่เท่ากัน จึงทำให้เก็บสต๊อกได้ยาก
• ขณะติดตั้งเครื่องมืออาจทำให้ท่ออ่อนเสียหายได้ และอาจได้รับอันตรายจากการติดตั้ง
• แรงดันภายในอาจทำให้เข็มขัด คลายตัวและหลุดก่อนที่ท่ออ่อนจะรั่ว
• ใช้เวลาในการเปลี่ยนและบำรุงรักษานานและยากกว่า ท่ออ่อนเสื่อมสภาพเร็วกว่าอาจทำให้มีการหยุดเครื่องจักร บ่อยๆ

การติดตั้งแบบใหม่ (ใช้ BFM )

• ปราศจากการรั่วซึม – ปราศจากฝุ่น เนื่องจาก BFM มีชีลกันรั่วจากด้านในทำให้ไม่มีช่องว่างให้ผงฝุ่นรั่วได้ ปลอดภัยสำหรับคนใช้ และโรงงานสะอาด
• ใส่ได้พอดีทุกครั้ง เพราะ ขนาด ของ Spigots กับ flex จะเข้าร่อง พอดี และแน่นตลอดเวลา
• BFM มีเส้นผ่านศูนย์กลางตั้งแต่ Dia.100 mm. จนถึง Dia.1650 mm โดยขยับเพิ่มขึ้นทุกๆ 50 mm. และยาวเพิ่มขึ้นทุกๆ 50 mm. ทำให้สามารถเก็บสต๊อกได้ง่าย

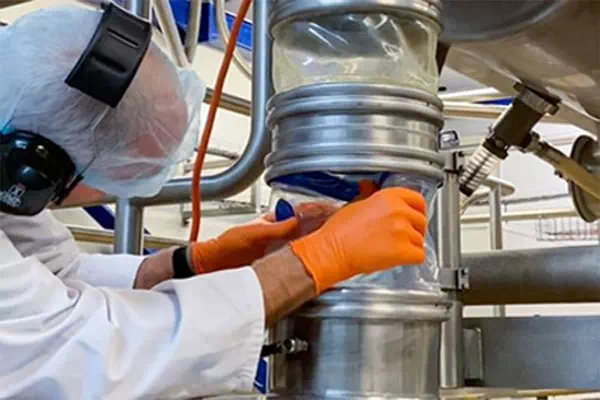

• ติดตั้งโดยไม่ต้องใช้เครื่องมือ สามารถใช้มือติดตั้งได้อย่างปลอดภัย ท่ออ่อนสะอาดและโปร่งใสทำให้ มองเห็นการไหลของผลิตภัณฑ์
• ซีลแน่นมากขึ้น ภายใต้แรงดัน โดยได้ผ่านการทดสอบรับแรงระเบิดมาแล้วมากกว่า 60 kPa
• ใช้เวลาในการเปลี่ยนไวมาก รับประกันการหยุดชะงักของเครื่องจักรน้อยที่สุด ท่ออ่อนทนทานมากกว่า ทำให้ไม่ต้องเปลี่ยนบ่อย
