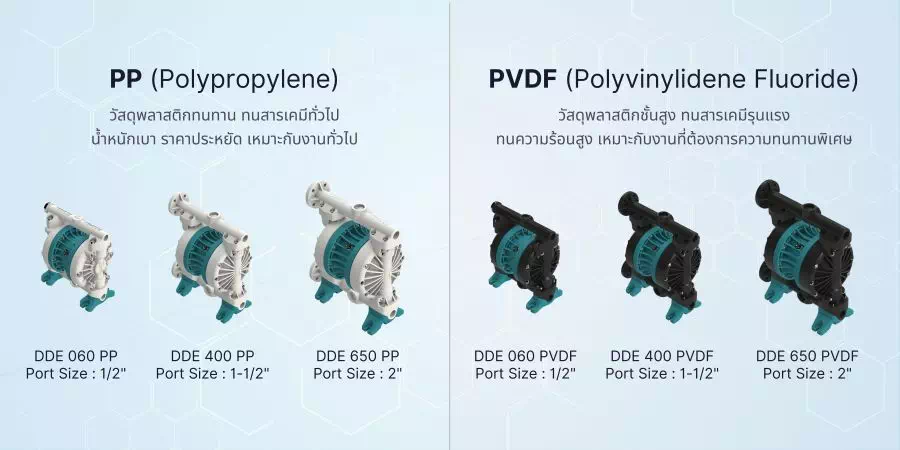

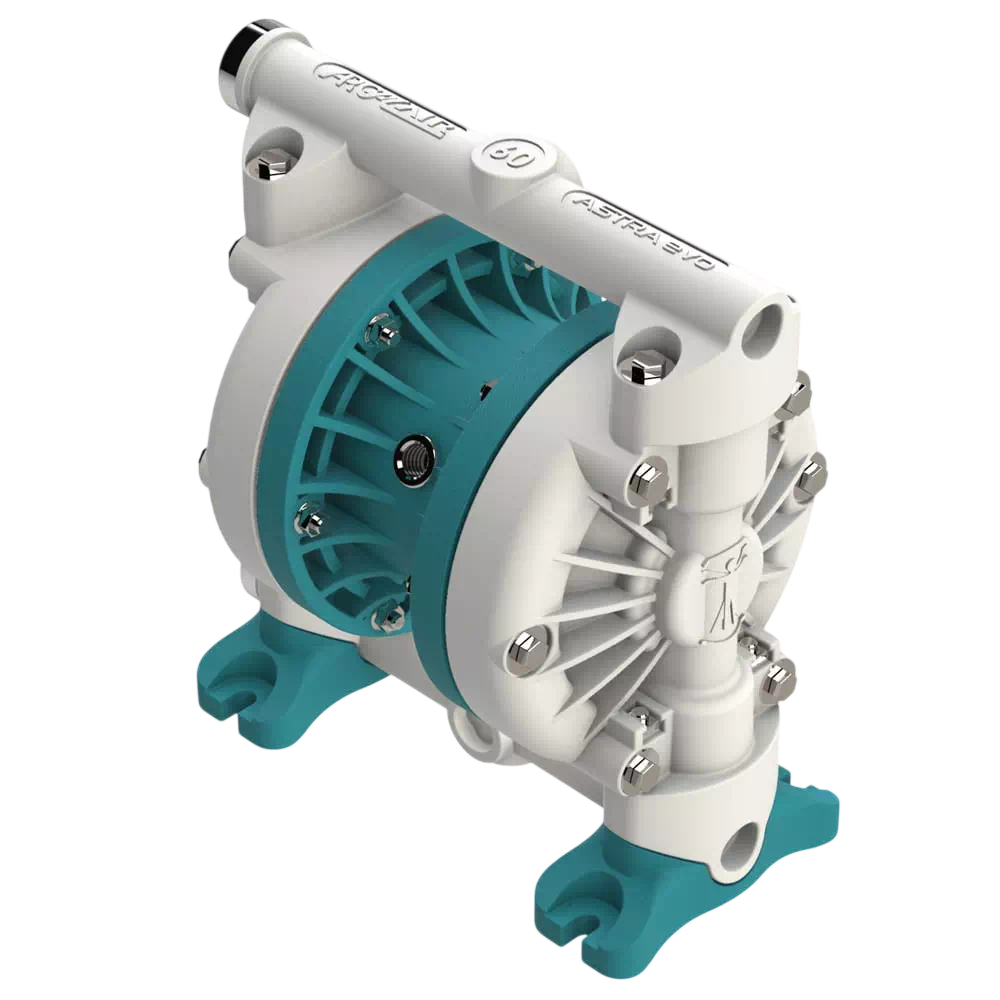

มีวัสดุให้เลือกใช้หลายแบบ เช่น PP และ PVDF
Polypropylene reinforced with fiberglass
มีความทนทานต่อสารเคมีสูงและมีความแข็งแรงเชิงกลสูงเหมาะสำหรับของเหลว
PVDF reinforced with carbon fiber
วัสดุทนทานต่อการขัดถูและมีความเสถียรสูง เหมาะสำหรับการถ่ายโอนของเหลวที่มีฤทธิ์กัดกร่อนสูง และอุณหภูมิที่สูง
การเลือกใช้ Diaphragm ใน AODD Pump
AODD เป็นที่นิยมเพราะไม่ใช้ซีล สามารถใช้กับของไหลที่มีสารแขวนลอยขนาดขนาด 76 มม.ได้ เป็นปั๊มล่อน้ำในตัว (Self - priming) ไม่ต้องการความดันในท่อ (Deadhead) ดูดเดินเครื่องได้โดยไม่มีของไหล (Run dry) ดูดได้ลึก (Suction lift) 9 เมตร ใช้ติดตั้งจมอยู่ในของไหล (Fully submerge) ได้
การเลือก AODD ปั๊มมาใช้งานจะต้องคำนึงถึง MTBF ความปลอดภัย ประสิทธิภาพในการใช้งาน และความไว้ใจได้ เพราะการขัดข้องระหว่างใช้งานของปั๊มจะทำให้กระบวนการผลิตทำงานไม่ได้ต่อเนื่อง มีความไม่ปลอดภัย มูลค่าความสูญเสียโดยรวมจะมีมาก

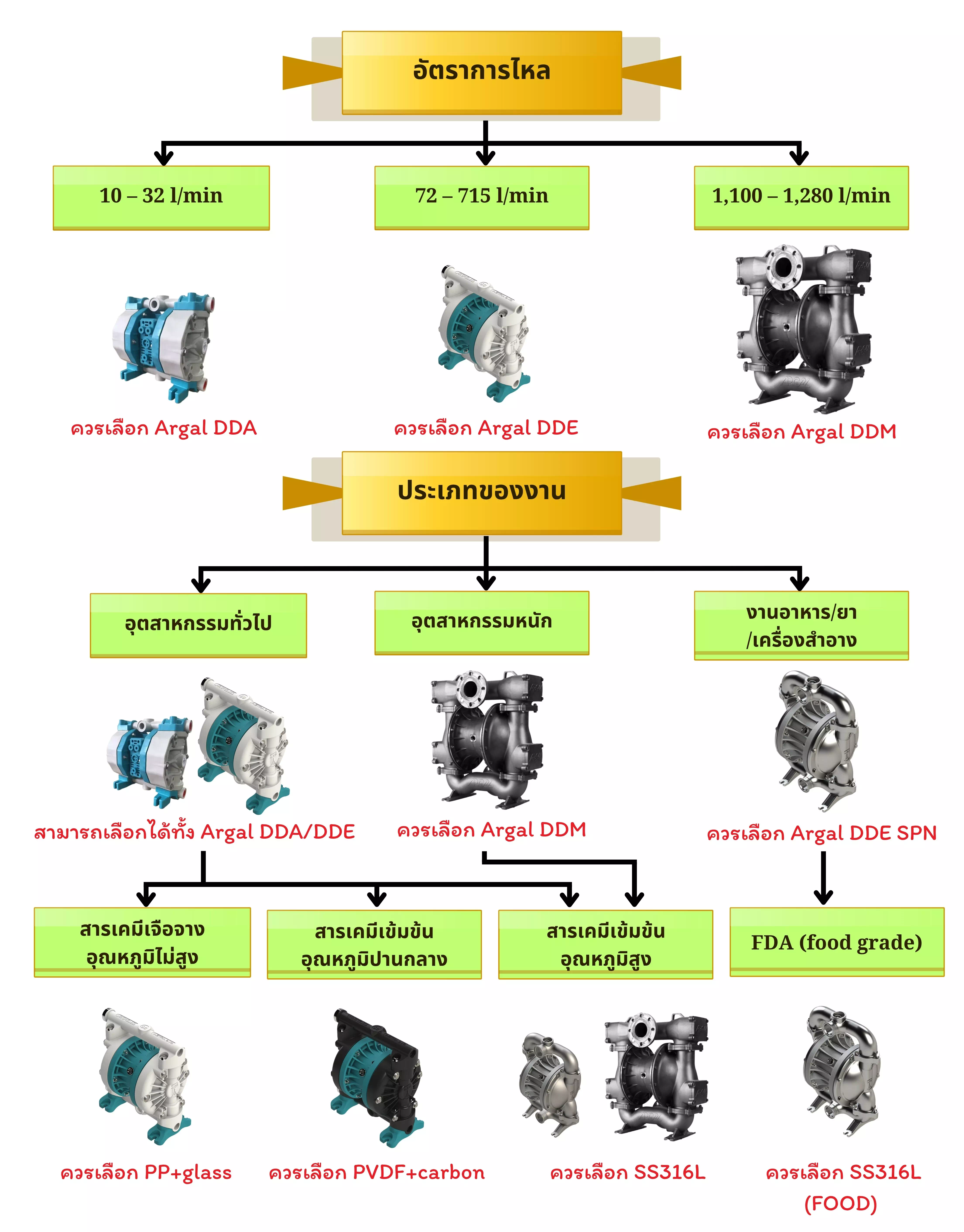

การเลือกเบื้องต้น
การเลือกใช้ AODD ปั๊มมาใช้งานที่ถูกต้อง จะต้องได้รับการตรวจสอบจากบริษัทผู้แทนจำหน่ายและบริษัทผู้ผลิตเพื่อความปลอดภัยและประสิทธิภาพในการใช้งานของปั๊ม รวมถึงความเหมาะสมกับการติดตั้งกับระบบ ว่าจะตรงกับมาตรฐานของผู้ผลิต ไม่มีความเสี่ยง มีความปลอดภัย ไม่ผิดเงื่อนไขหรือข้อตกลงในการรับประกันสินค้าและการได้รับบริการอย่างต่อเนื่อง
Diagram of Typical Installations of a Diaphragm Pumps
ด้วยการติดตั้งที่หลากหลายและเรียบง่าย ปั๊มจึงสะดวกสำหรับทุกการทำงาน ตั้งแต่การขนย้าย การจ่าย การหมุนเวียน การฉีด การอพยพ หรือการสูบจ่ายของเหลว
Diagram of Typical Installations of a Diaphragm Pumps
ด้วยการติดตั้งที่หลากหลายและเรียบง่าย ปั๊มจึงสะดวกสำหรับทุกการทำงาน ตั้งแต่การขนย้าย การจ่าย การหมุนเวียน การฉีด การอพยพ หรือการสูบจ่ายของเหลว
Operating principles (หลักการปฏิบัติงาน)
ระบบกระจายลมจะส่งอากาศอัดไปด้านหลัง Diaphragm ตัวใดตัวหนึ่ง (A) ซึ่งจะดันของเหลวไปยังวงจรส่ง ขณะเดียวกัน Diaphragm ฝั่งตรงข้าม (B) จะอยู่ในเฟสไอดีเนื่องจากถูกลากโดยเพลาที่เชื่อมต่อกับ Diaphragm (A) ภายใต้แรงกดดัน อากาศที่อยู่ด้านหลัง Diaphragm (B) จะถูกปล่อยออกสู่สิ่งแวดล้อมผ่านตัวควบคุมอัตราการไหลบนปั๊ม
ในขณะที่แรงดันตกคร่อมถูกสร้างขึ้นในห้องของเหลวซึ่งจะ 'ดูด' ของเหลวจากวงจรการดูด เมื่อ Diaphragm (A) ภายใต้ความดันถึงขีดจำกัดจังหวะ ผู้จัดจำหน่ายจะสลับอินพุตทั้งสองไปที่ห้องที่ด้านอากาศของ Diaphragm โดยให้ Diaphragm (B) อยู่ภายใต้แรงดันและ Diaphragm (A) อยู่ในการปล่อย เมื่อปั๊มถึงจุดเริ่มต้นเดิม Diaphragm แต่ละตัวจะปล่อยอากาศหนึ่งจังหวะและจังหวะจ่ายของเหลวหนึ่งจังหวะ ลำดับการเคลื่อนไหวนี้ประกอบขึ้นเป็นรอบการสูบที่สมบูรณ์
หัวข้อที่ต้องพิจารณา
การเลือก AODD ปั๊ม จะพิจารณาหัวข้อหลักๆ คือ
- การออกแบบของ Diaphragm เลือกปั๊มชนิดที่ใช้ Diaphragm 1 ชิ้นหรือ 2 ชิ้น
- ความทนทานต่อการขีดขวน (Abrasion) ของสารแขวนลอย (Sediment) และความเสียดทาน (Friction) ในของเหลวที่ปั๊ม
- ความคาดหวังอายุของการใช้งาน (Life expectancy) ของ Diaphragm
- ความทนทานต่อการกัดกร่อน (Corrosion)
- อุณหภูมิการใช้งาน มีความยืดหยุ่นที่อุณหภูมิต่ำ และไม่เสื่อมสภาพเมื่ออุณหภูมิสูงขึ้น
- ช้กับอุตสาหกรรมอาหาร เครื่องดื่ม และยาได้หรือไม่
- ความสามารถของปั๊มในการปั๊มของไหลขนิดนั้นๆ
- ค่าใช้จ่ายรวมทั้งหมด (Cost of ownership) ในการเป็นเจ้าของปั๊มเพื่อใช้งานปั๊มตลอดอายุ (Life cycle cost)
- ความคงทน (Durability) และเชื่อถือได้ (Reliability)
- สถานที่ติดตั้ง ในร่ม หรือภายนอก
- สภาพแวดล้อมที่ติดตั้ง
- ผู้ขายและบริการหลังการขาย
- วัสดุที่ทำ Diaphragm ที่เหมาะสม
มีวัสดุ 3 ชนิดที่เลือกใช้เป็นไดอะแฟนรม ขึ้นกับการเลือกใช้งาน คือ
1.วัสดุประเภทยาง (Rubber)
วัสดุทำจากยางเทียมเสริมแรงด้วยเส้นใยไนลอนถักเพื่อให้เกิดความยืดหยุ่นได้ดี ยางที่ใช้เช่น Neoprene, Buna-N, EPDM และ FKM การเลือกใช้ ก็ขึ้นกับสภาพการใช้งาน
2. วัสดุประเภทพลาสติกทนความร้อน (Thermoplastic, TPE)
ใช้วัสดุ Polyurethane, Wil - Flex, Saniflex, Bunalast ทำโดยการฉีดขึ้นรูปโดนโมลด์ จึงไม่มีความจำเป็นต้องใช้วัสดุเสริมแรง
3. วัสดุประเภทโพลีเตตระฟลูออโรโพลีเอทธิลีน Poly tetra fluoroethylene, PTFE)
เป็นวัสดุที่ทนต่อสารเคมีเป็นส่วนใหญ่ จึงใช้กับสารเคมีได้เกือบทุกชนิด มีคุณสมบัติทนทาน และทนการขีดข่วนได้ปานกลาง แต่ความยืดหยุ่นมีน้อย จึงต้องใช้วัสดุเสริมแรงด้านหลัง (Backup) ที่ยืดหยุ่นได้ เช่น Neoprene, Saniflex และ Buna - N ชนิดทนความร้อน เป็นต้น PTFE เป็นสารที่ไม่ทำปฏิกริยากับสารเคมีได้ๆ ไม่เป็นพิษต่อคนและสัตว์ นิยมใช้กับปั๊มในอุตสาหกรรมอาหาร เครื่องดื่ม และยา
Corrosion resistance chart
● = Excellent ○ = Good ∆ = Not Good X = Bad

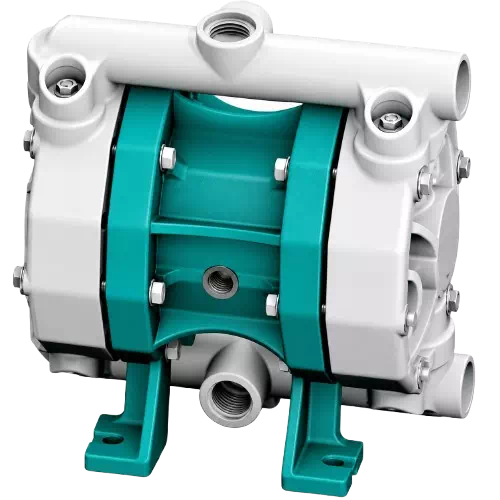

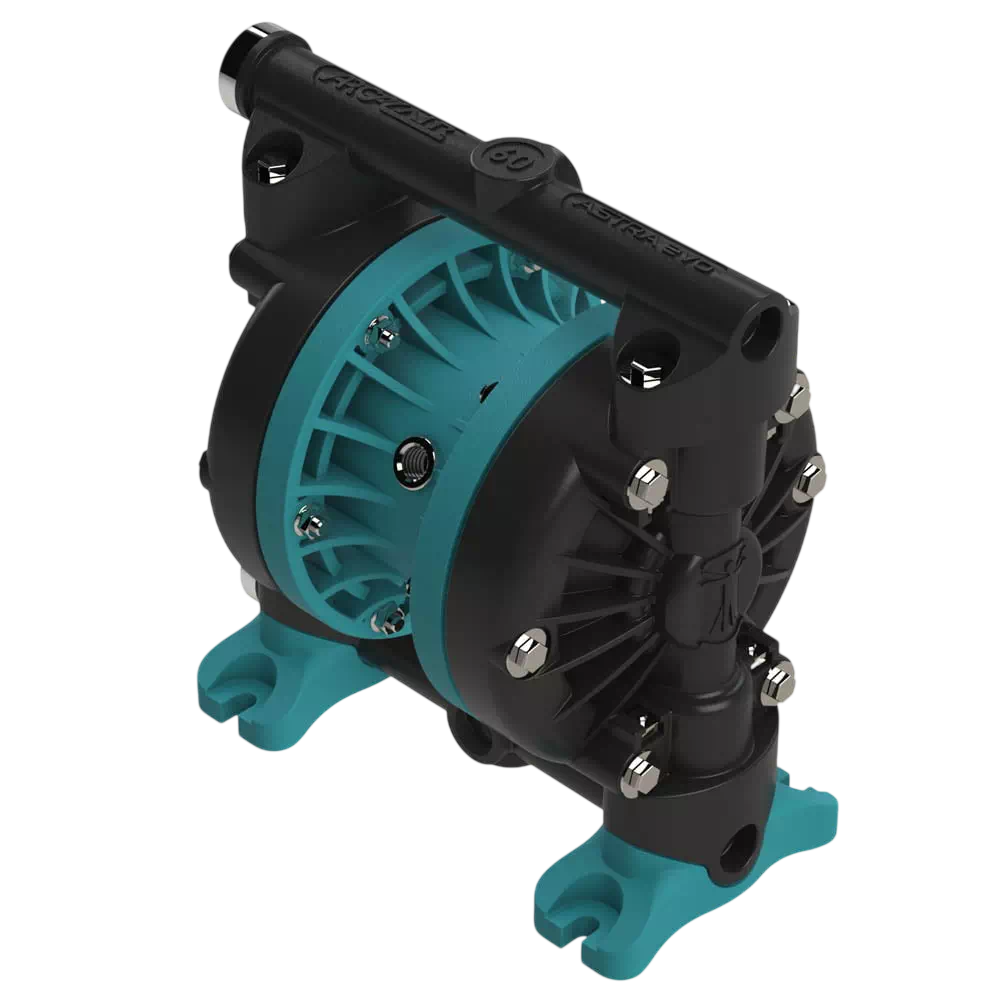

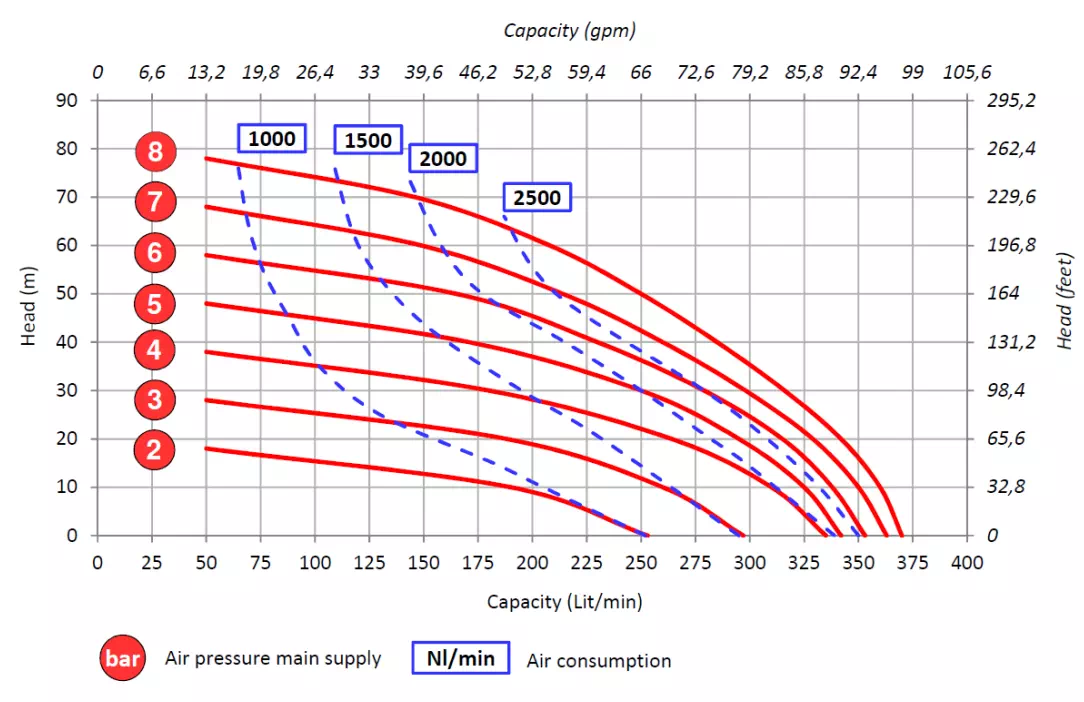

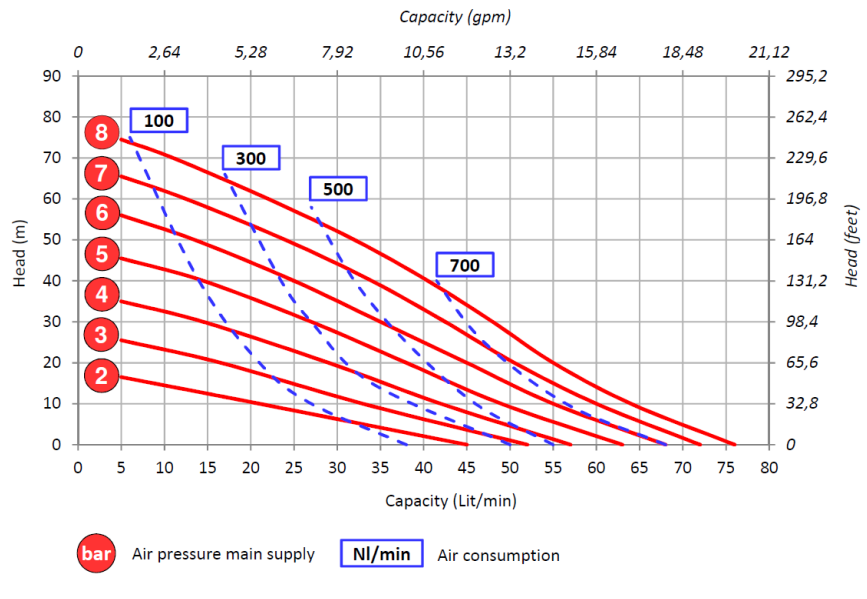

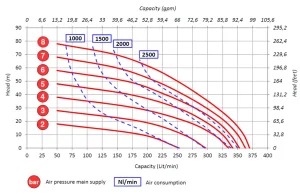

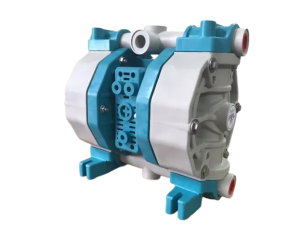

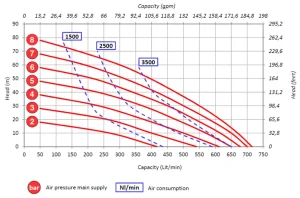

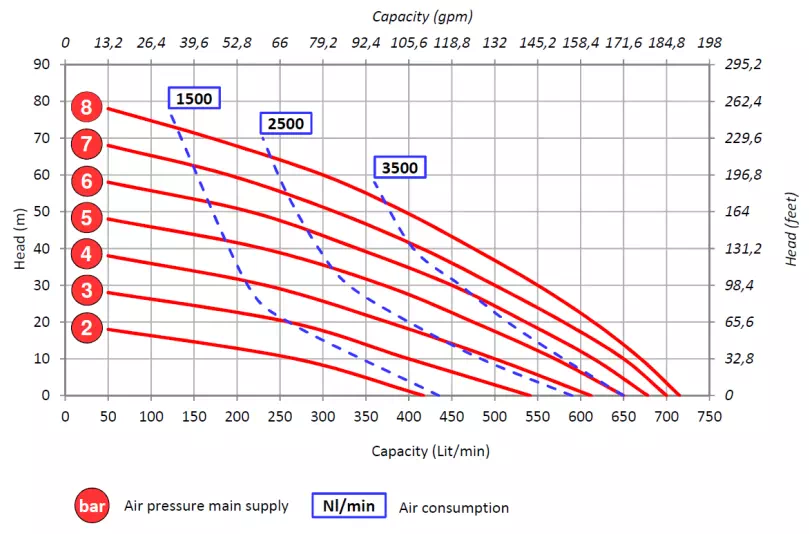

ARGAL CHEMICAL PUMP
ASTRA RANGE AIR OPERATED DOUBLE DIAPHRAGM PUMPS

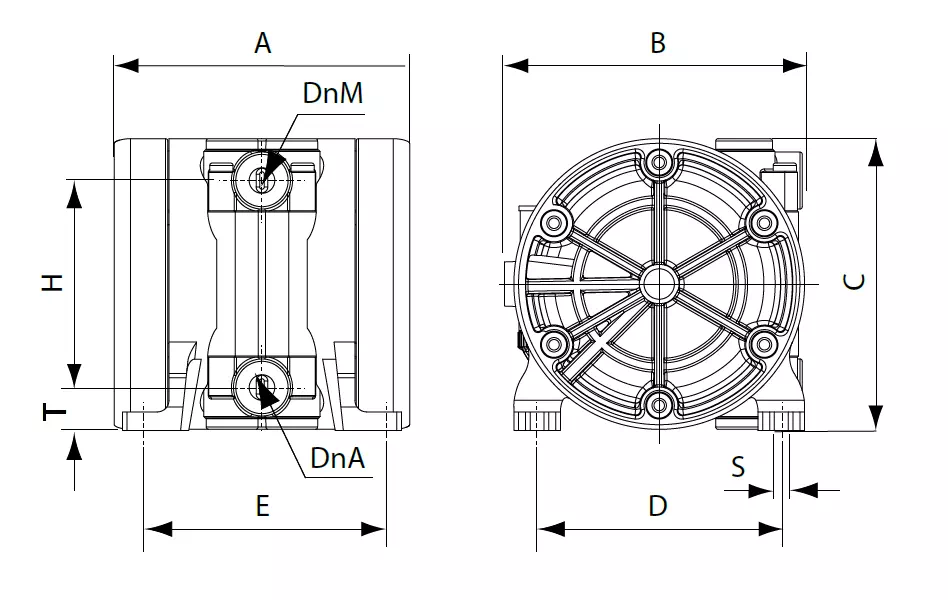

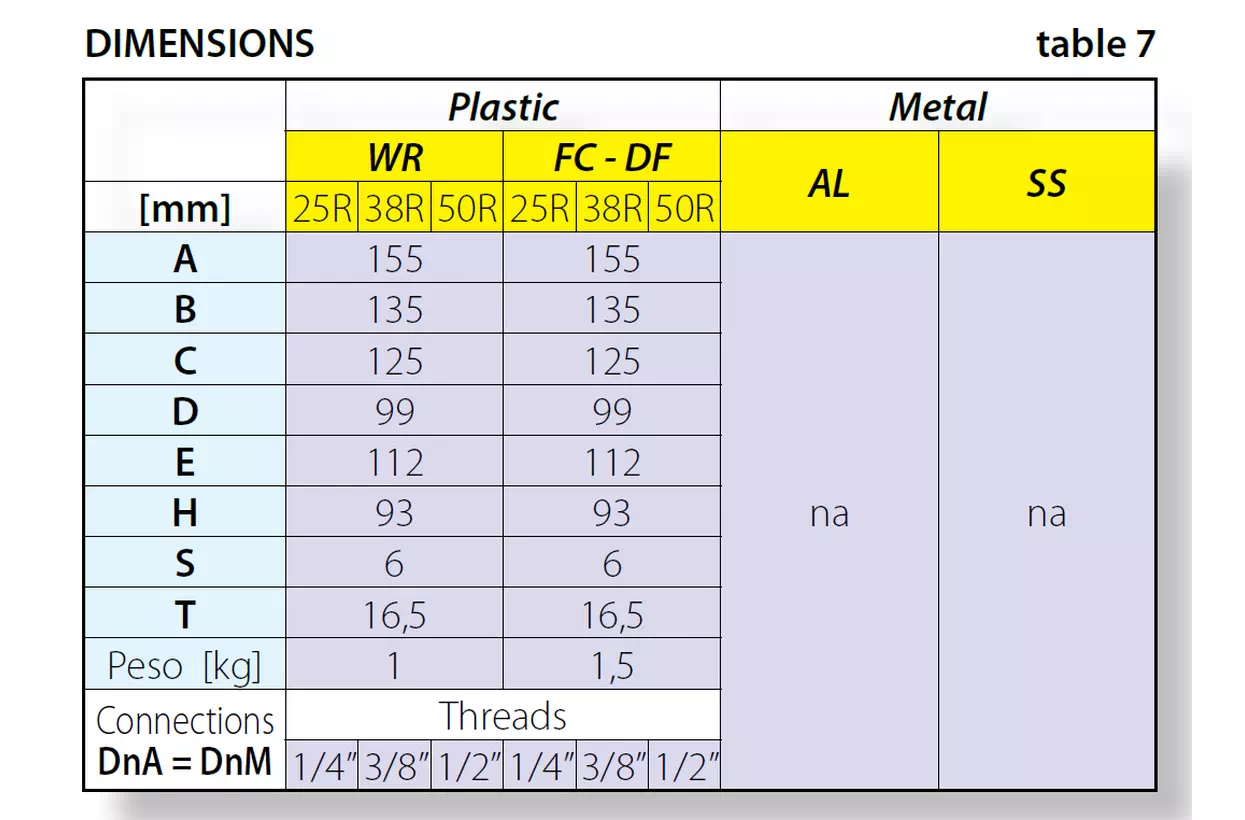

DDA 25 R - 38 R - 50 R (Reversible) 1/4” – 3/8” -1” Execution “WRX” Execution “FC”

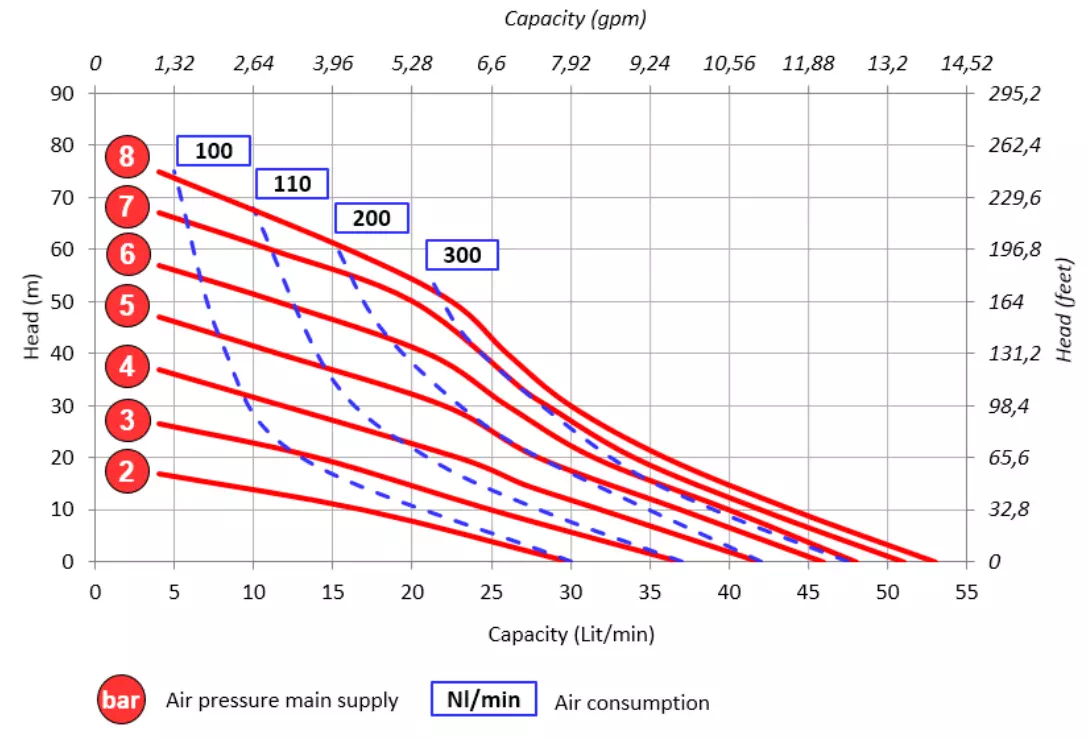

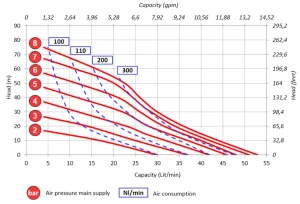

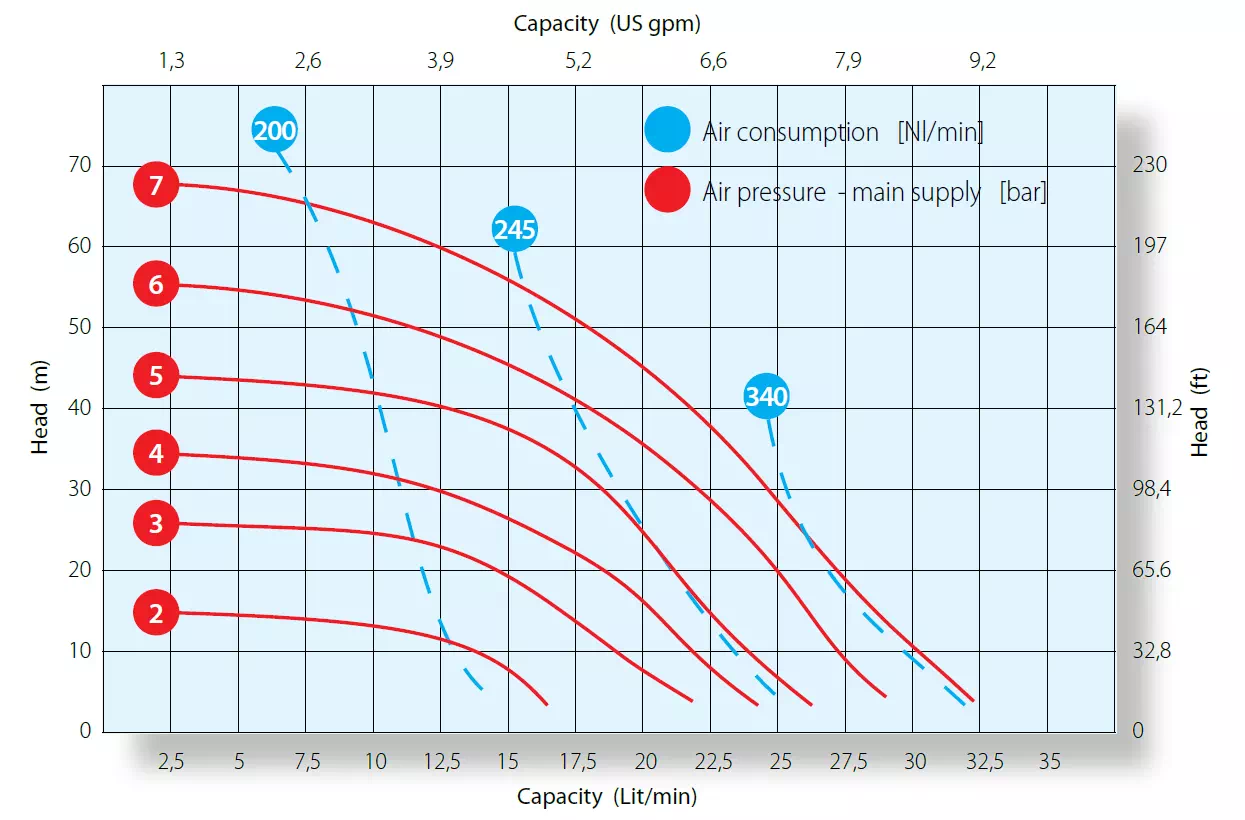

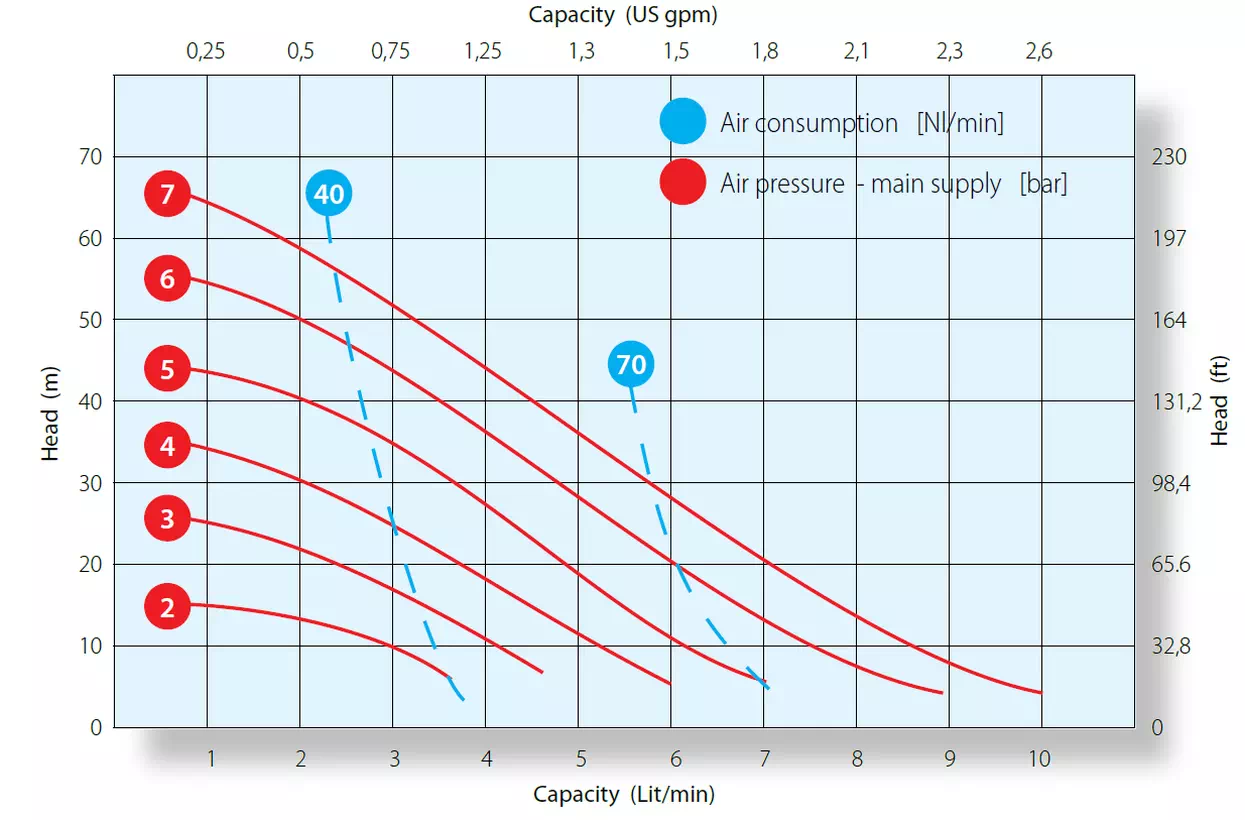

เนื่องจากประสิทธิภาพรุ่นนี้จำกัดอยู่ที่ 40 ลิตร ออกแบบปั๊มที่ใช้งานได้จริง ประหยัด และกะทัดรัด การออกแบบปั๊มแบบ “Reversed” ที่ไม่ธรรมดา โดยให้การไหลผ่านส่วนการสูบตรงไปยังส่วนกลางของปั๊ม แทนที่จะส่งผ่านห้องภายนอกผ่านท่อร่วมภายนอก โซลูชันนี้ช่วยขจัดท่อร่วมภายนอกและการสูญเสียแรงอัดของน้ำที่เกี่ยวข้อง ขนาดทางกายภาพ และต้นทุนของชิ้นส่วนเพิ่มเติม
เนื่องจากประสิทธิภาพรุ่นนี้จำกัดอยู่ที่ 40 ลิตร ออกแบบปั๊มที่ใช้งานได้จริง ประหยัด และกะทัดรัด การออกแบบปั๊มแบบ “Reversed” ที่ไม่ธรรมดา โดยให้การไหลผ่านส่วนการสูบตรงไปยังส่วนกลางของปั๊ม แทนที่จะส่งผ่านห้องภายนอกผ่านท่อร่วมภายนอก โซลูชันนี้ช่วยขจัดท่อร่วมภายนอกและการสูญเสียแรงอัดของน้ำที่เกี่ยวข้อง ขนาดทางกายภาพ และต้นทุนของชิ้นส่วนเพิ่มเติม
ข้อได้เปรียบหลักเมื่อเทียบกับโครงสร้างแบบเดิมคือ
การออกแบบที่กะทัดรัด ประสิทธิภาพดีขึ้นการไหลราบรื่นขึ้น ใช้ลมน้อยลงเข้าถึงส่วนประกอบต่างๆ ดีขึ้น ต้นทุนที่เอื้อมถึงได้มากขึ้น
