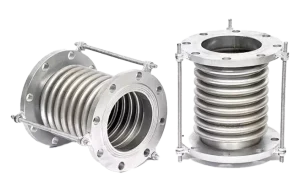

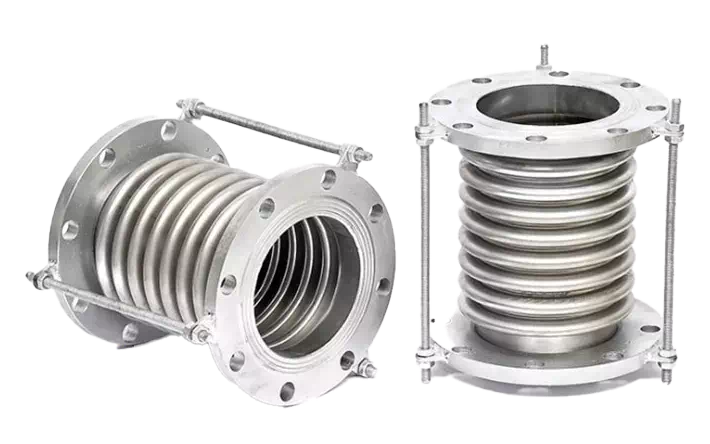

081-725-1288Bellow Expansion Joint
ข้อต่ออ่อนสแตนเลส หรือ ลอนสแตนเลส
คือ ข้อต่อขยายสำหรับวาล์ว หรือที่เรียกว่าข้อต่อขยายวาล์วหรือตัวเชื่อมต่อวาล์วแบบยืดหยุ่น เป็นอุปกรณ์พิเศษที่ใช้ในการดูดซับการเคลื่อนไหวและการสั่นสะเทือนในระบบท่อ ข้อต่อเหล่านี้ได้รับการออกแบบมาเพื่อรองรับการขยายตัวทางความร้อน การหดตัว หรือการเยื้องแนวของท่อ ในขณะเดียวกันก็ช่วยลดการส่งผ่านของเสียงและการสั่นสะเทือน
- วัสดุที่ใช้ผลิต Bellow Expansion Joint : Stainless Steel 304, 316, 321
- วัสดุที่ใช้ผลิต Inner Sleeve : Stainless Steel 304, 316, 321, เหล็ก 400
- วัสดุที่ใช้ผลิตหน้าแปลน : สแตนเลสสตีล/เหล็ก มาตรฐาน JIS, ANSI, DIN
- สามารถทนอุณหภูมิได้ตั้งแต่ : -200/+1,100 องศาเซลเซียส ขึ้นอยู่กับวัสดุ
- สามารถทนแรงดัน : สูงสุดถึง 250 บาร์
- ขนาด : 2” – 24” (สามารถสั่งผลิตได้ตามความต้องการของลูกค้า)
เหตุผลที่จำเป็นต้องใช้ Bellow Expansion Joint
- การชดเชยการขยายตัวและหดตัวเนื่องจากความร้อน: เมื่อของไหลภายในท่อสัมผัสกับอุณหภูมิที่เปลี่ยนแปลง มันจะขยายตัวหรือหดตัว ทำให้เกิดการเคลื่อนไหวในท่อ ข้อต่อขยายตัวชดเชยการเคลื่อนไหวนี้ ป้องกันความเครียดที่วาล์วและท่อที่อยู่ติดกัน
- การดูดซับแรงสั่นสะเทือน: วาล์วและปั๊มสามารถสร้างแรงสั่นสะเทือนในระบบท่อระหว่างการทำงาน ข้อต่อขยายช่วยลดการสั่นสะเทือน ลดการสึกหรอของอุปกรณ์ และเพิ่มความน่าเชื่อถือของระบบโดยรวม
- การแก้ไขการเยื้องศูนย์: ในบางกรณี ท่ออาจไม่ตรงแนวกับวาล์วอย่างสมบูรณ์ ซึ่งนำไปสู่การเยื้องศูนย์เชิงมุมหรือด้านข้าง ข้อต่อขยายสามารถรองรับการเยื้องศูนย์เหล่านี้ ป้องกันความเสียหายต่อวาล์วและปรับปรุงประสิทธิภาพของระบบ

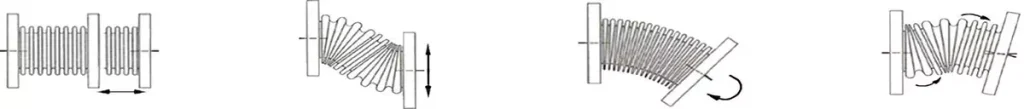

Movements Absorption
ประเภท ของ Bellow Expansion Joints
Single Unrestrained Type

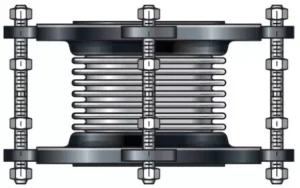

Single Tied Expansion Joint

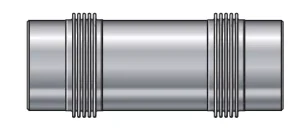

Universal Expansion Joint

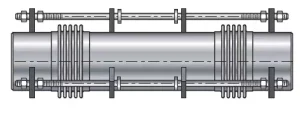

Tied Universal Expansion Joint</h4

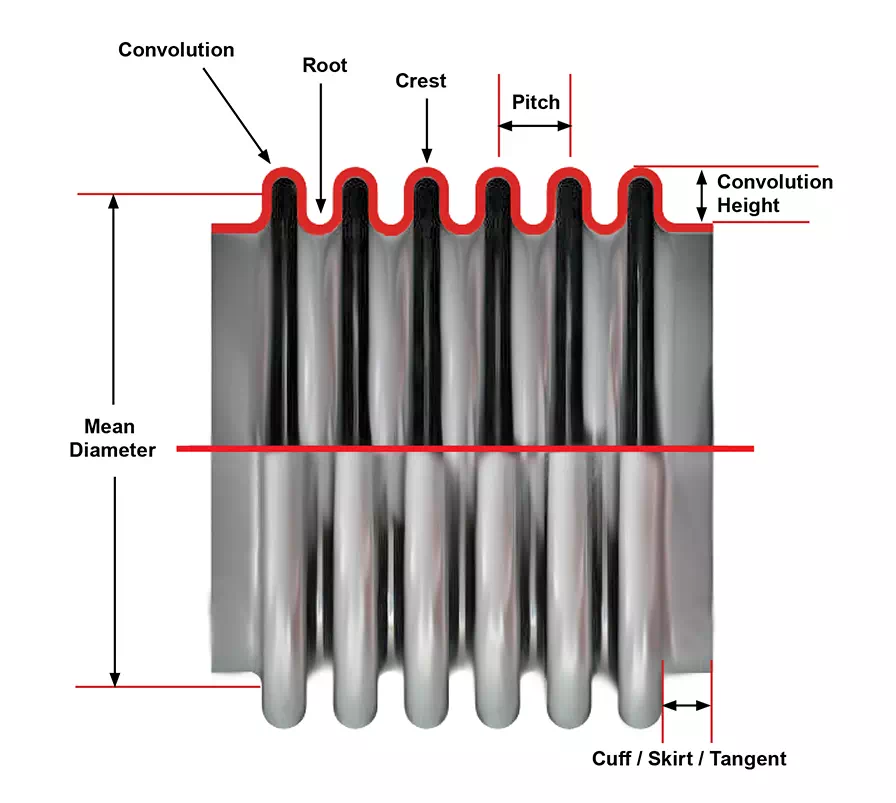

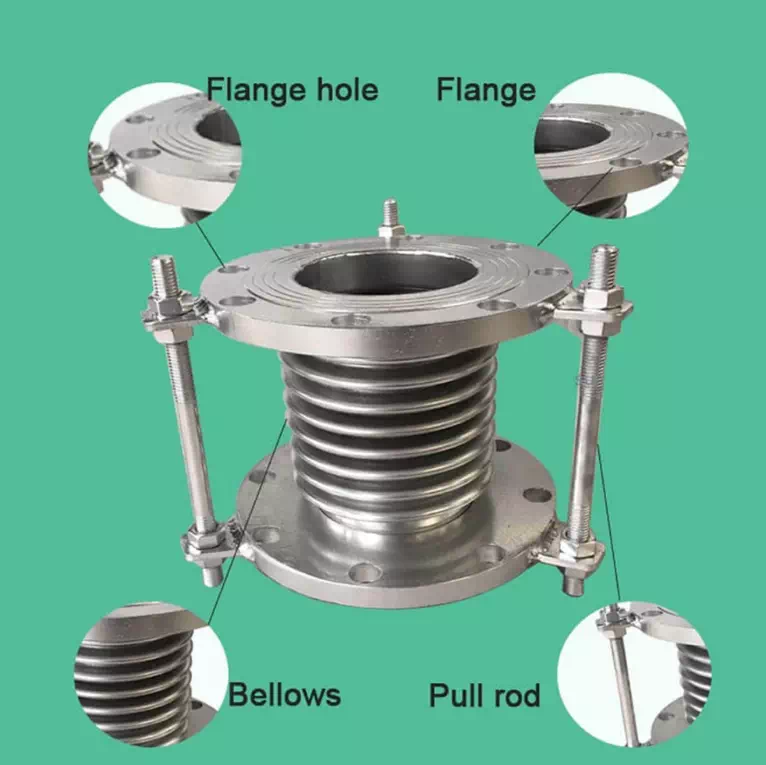

โครงสร้างของ Bellow Expansion Joint
