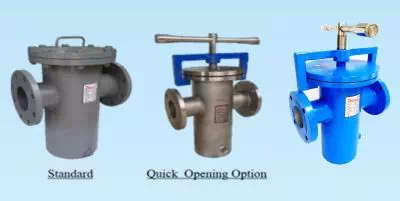

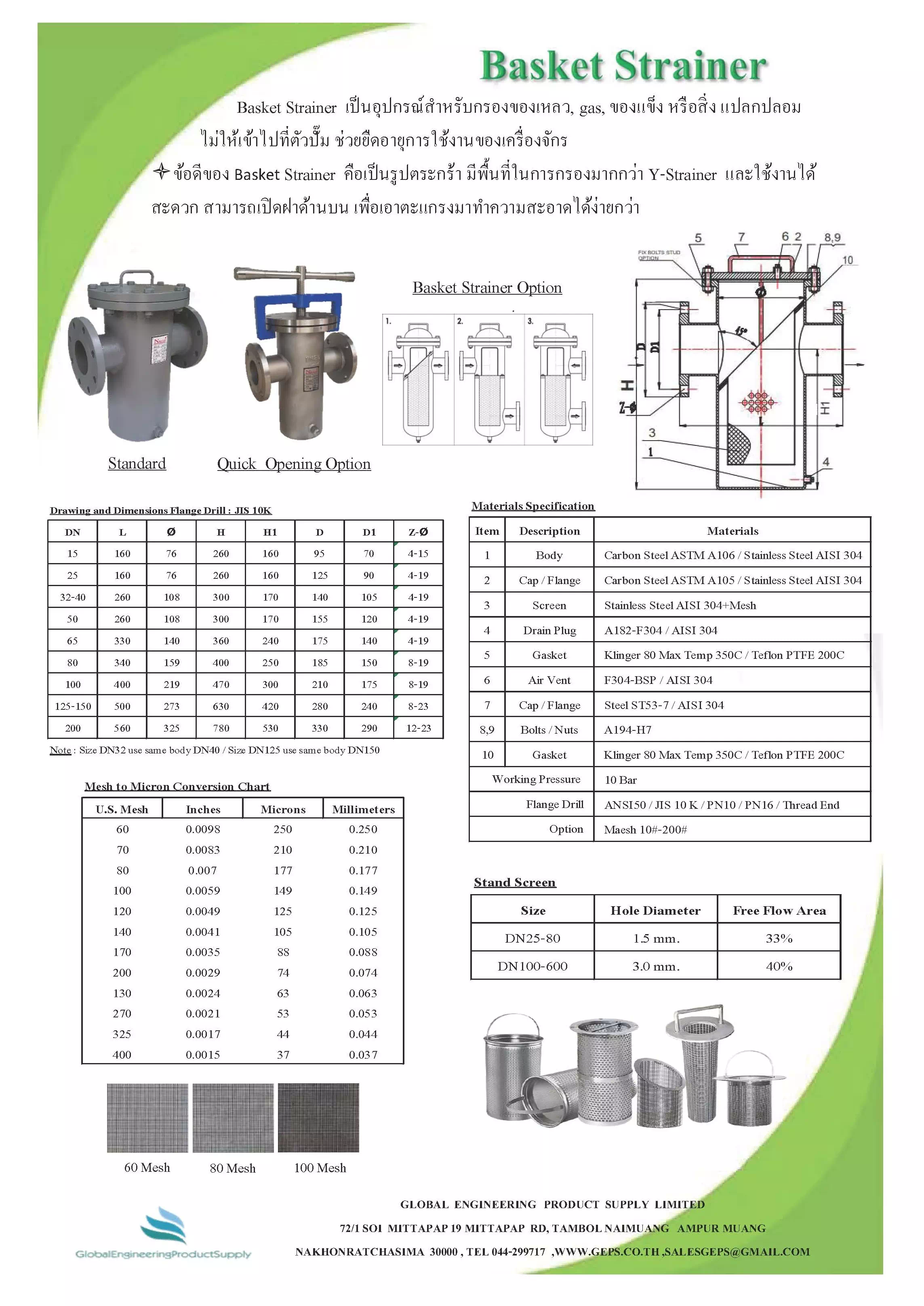

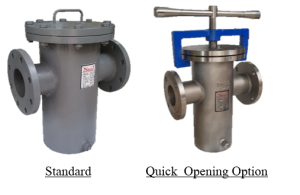

Basket Strainer

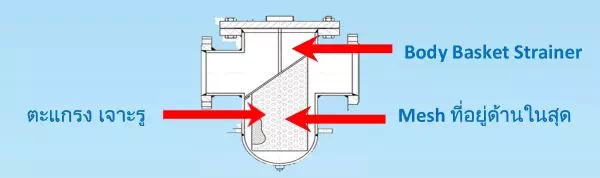

Basket strainer ประกอบด้วยส่วนประกอบ ที่ถูกออกแบบมาสำหรับแยก กาก ตะกอน ที่ปะปนมากับน้ำ ส่วนประกอบหลักๆ

Body เป็นตัวโครงสร้างที่แข็งแรง Materail เป็นเหล็ก WCB, Strainless, PTFE และ UPVC ซึ่งจำเป็นอย่างยิ่ง ต้องเลือกให้เหมาะสมกับหน้างาน และต้องเลือก Pressure ให้เหมาะสมและถูกต้องกับการใช้งานด้วย เช่นกัน

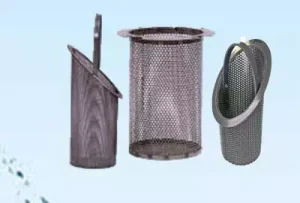

ตะกร้า Basket Strainer หรือ Bucket Strainer เป็นส่วนที่สำคัญอีกส่วนหนึ่ง ทำหน้าที่รองรับ Mesh ที่ใช้กรองเศษกาก เศษวัสดุ ที่ปลอมปนมา ตะกร้าตัวนี้จะเป็น strainless เจาะรู เพื่อกรองและระบายน้ำด้วย

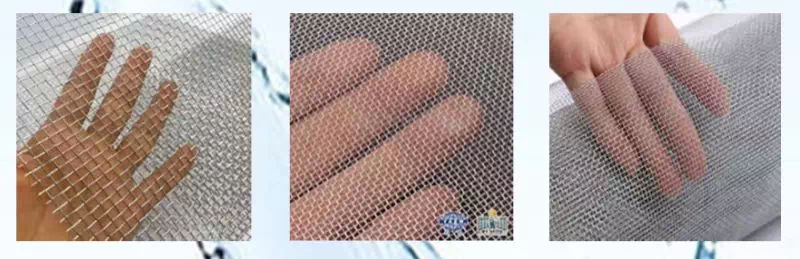

ส่วนสุดท้ายที่อยู่ในสุดจะปูไว้ชั้นในสุด สำหรับกรองเศษกาก เศษวัสดุที่ปะปนมากับน้ำ ส่วนนี้ จะมีหลายเบอร์ หลายขนาด ทางเราจะทำรุ่น STD. # 60

กรณีที่ ลค.ต้องการขนาดอื่นสามารถแจ้งได้ มีจำหน่ายตั้งแต่ #10 - #200

รุ่นมาตรฐาน: หน้าแปลน JIS 10K

รุ่น: NC57-LK
วัสดุ:  เหล็กคาร์บอนแบบเชื่อม A216
ตัวกรอง:  สแตนเลส AISI 304+ 60#
ปลั๊ก: เหล็กคาร์บอน A194/G
ปะเก็น:  Klinger 80
ขนาดตัวกรอง:  ขนาด DN25(1") - DN80(3") ขนาดรูแมนโฮล 3 มม.
ขนาดตัวกรอง:   ขนาด DN100(4") - DN600(24") ขนาดรูแมนโฮล 5 มม.
ความดันสูงสุด:  ทำงานที่ความดัน 10 Bar
อุณหภูมิสุงสุด:  300 องศาเซลเซียส
ตัวเลือก:  ตาข่าย 10-200#

Standard Type Flange Drill: JIS 10K

Basket Strainer Model: NC57-LK
Body: Carbon Steel A216-WCB
Screen: Stainless Steel AISI 304+60#
Plug: Carbon Steel A194/G
Gasket: Klinger 80
Screen: Size DN25-DN80 Hold Diameter 3mm Free Flow Area 40%
Size DN100-DN600 Hole Diameter 5mm, Free Flow Area 50%
Max: Working Pressure 10Bar
Max: Temperature 300°C
Options: Mesh 10-200

รุ่นมาตรฐาน: หน้าแปลน PN16

รุ่น: BV57-LK
วัสดุ: เหล็กคาร์บอนแบบเชื่อม A216 - WCB/A53
CAP: เหล็กคาร์บอนแบบเชื่อม A216 - WCB
ตัวกรอง: สแตนเลส
เจาะ: AISI 304 - 1/8" + ตาข่ายขนาด 60
ปะเก็น: Klinger 80
ความดันสูงสุด: ทำงานที่ความดัน 16 Bar
อุณหภูมิสุงสุด: 200 องศาเซลเซียส
ตัวเลือก: ตาข่าย 10-200#

Standard Type Flange Drill: PN16

Basket Strainer Model: BV57-LK
Body: Carbon Steel A216-WCB/A53
Cap: Carbon Steel A126-WCB
Screen: Stainless Steel
Perforate: AISI 304-1/8" +60MESH
MESH: 10-200MESH (Option)
Flange: PN16
Max: Pressure 16Bar
Max. Temp 200C / Klinger 80 Gasket

รุ่นมาตรฐาน: หน้าแปลน ANSI 150

รุ่น: NC57-LK
วัสดุ: เหล็กคาร์บอนแบบเชื่อม ASTM A216
ช่องหน้าแปลน: เหล็กคาร์บอนแบบเชื่อม A216
ตัวกรอง: สแตนเลส AISI 304 + ตาข่าย
ปลั๊ก: สแตนเลส ASTM A182 - F304
ปะเก็น: Klinger 80
: ทนอุณหภูมิสูงสุด 350 °C / เทปล่อน PTFE 200 °C
ช่องระบาย: แบบปลั๊ก F304 - BSP
ช่องยกด้านใน: เหล็ก ST53 - 7
ขนาดตัวกรอง: เจาะขนาด 3 มม.
อัตราส่วนการกรอง: 6:1 ต่อพื้นที่ 40%
ความดัน: ทำงานที่ความดัน 10 Bar
ตัวเลือก: ตาข่าย 10-100#

Standard Type Flange Drill: ANSI 150

Basket Strainer Model: NC57-LK
Body: Carbon Steel ASTM A216-WCB
Cap/Flange: Carbon A216-WCB
Screen: Stainless Steel AISI 304+ MESH
Plug: Stainless Steel ASTM A182-F304
Gasket: Klinger 80 Max Temp 350°C, Teflon PTFE 200°C
Air Vent: Plug F304-BSP
Cap Lifting: Steel ST53-7
Note: Screen Perforate 3.0mm
Fitter Ration: 6:1 Area 40%
Option: MESH 10# -10#
Working Pressure: 10Bar

รุ่นมาตรฐาน: หน้าแปลน ANSI 150

Backup - Stainless Steel Basket Strainer รุ่น: NC57-LK
วัสดุ: สแตนเลส 316 - ขัดมัน
ตัวกรอง: สแตนเลส 316 ปะเก็น เทปล่อน
ปลั๊ก: AISI 316
วัสดุ: AISI 304
ตัวกรอง: AISI 304 ปะเก็น เทปล่อน
เจาะ: ขนาด 3 มม. + ตาข่าย 20 - 200#
ปลั๊ก: AISI 304 (มาตรฐานสแตนดาร์ด 60#)

* ขนาดช่องและตัววัสดุ ขนาดของ Basket Strainer เป็นไปตามมาตรฐานของโรงงานกำหนด

Standard Type Flange Drill: ANSI 150

Backup-Stainless Steel Basket Strainer Model: NC57-LK
Body/Cap: AISI 316-Polishing IS Optional
Screen: AISI 316 Gasket PTFE
Perforated: 3.0mm +MESH 20-200#
Plug: AISI 316
Body/CAP: AISI 304
Screen: AISI 304 Gasket PTFE
Perforated: 3.0mm +Mesh 20-200#
Plug: AISI 3104+(Standard Mesh 60#)

*Note: Cap and Body Size are Manufacturer Standard

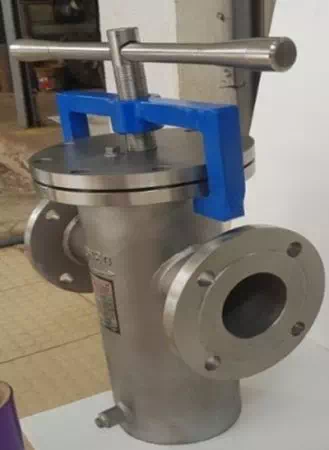

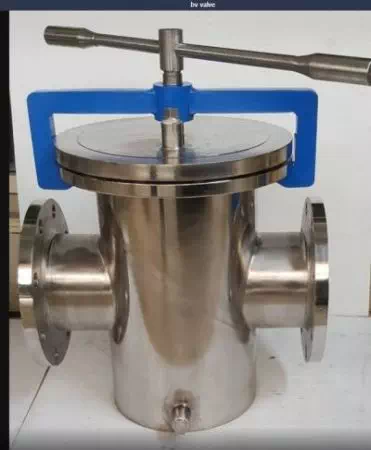

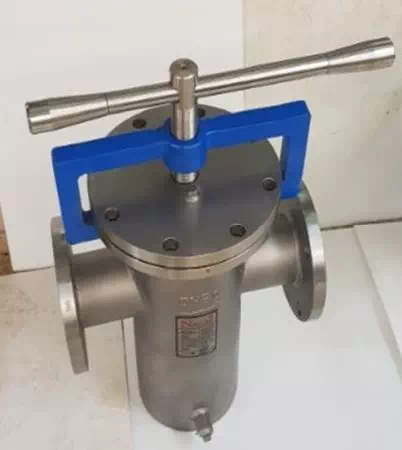

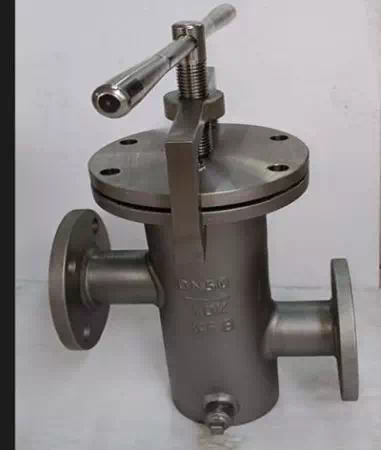

Optional: Eye Blots Cap

ตัวเลือก:  เปิดแบบ Eys Bolts Cap

ชนิด: หน้าแปลน JIS 10K

รุ่น: NC57-LK
วัสดุ: สแตนเลส AISI 304
ตัวกรอง: สแตนเลส 304 ขนาด DN40 (1-1/2")-DN80(3") 1/2" เกลียว BS21
ขนาด DN100(4")-DN200(8") เกลียว 3/4" เกลี่ยว
โบลท์/น๊อต: A194-H7
ขนาดตัวกรอง: ขนาด DN15(1.2")-DN80(3") ขนาดรูแมนโฮล 1.5 มม. พื้นที่สัมผัสอิสระ 33%
ขนาด DN100(4")-DN600(24") ขนาดรูแมนโฮล 3 มม. พื้นที่สัมผัสอิสระ 40%
ความดันสูงสุด: ทำงานที่ความดัน 10 Bar
อุณหภูมิสูงสุด: 180°C ปะเก็นเทปล่อน
การทดสอบ: 12 Bar ACC:1SO 5208
ตัวเลือก
: ตาข่าย 10-200#
: เปิดแบบ Quick Open Eye Bolts M14
: เปิดแบบ C Clamp
การเชื่อมต่อ: หน้าแปลน JIS10K/Thread End
อัตราส่วนในการกรอง: 1:6

Standard Typ Flange Drivll: JIS 10K

Basket STrainer Model: NC57-LK
Body: Stainless Steel AISI 304
Cap: AISI 304
Screen: Stainless Steel AISI 304+60# /STD
Drain Plug: Teflon PTFE
Vent Plug: AISI 304 DN40-100 1/2" BS21DN100-200 3/4" BS21
Bolt/Nut: A194-H37
Screen: Size DN15-DN80 Hole Diameter 1.5mm., Free Flow Area 33%, Size DN100-DN600 Hole Diameter 3mm., Free Flow Area 40%
Max: Working Pressure 10Bar
Max: Temperature 180°C PTFE Gasket
Shell Test: 12Bar ACC:ISO 5208
Options: Mesh 10-200#, Quick Opening Eye Bolts M14, Quick Opening C Clamp
Connection: Flange JIS10K/Thread End
Filter Ratio: 1:6
