081-725-1288Cartridge Filter เป็นไส้กรองที่พบเห็นในเครื่องกรองน้ำ เป็นพลาสติกชนิดหนึ่ง นำมาทำเป็นเส็นใยเล็กๆ และนำไปอัดแท่ง ไส้กรองส่วนใหญ่มักจะถูกนำมาไว้ในตำแหน่งแรกของเครื่องกรองน้ำเสมอ มีขนาด 1 Micron, 5 Micron, 10 Micron

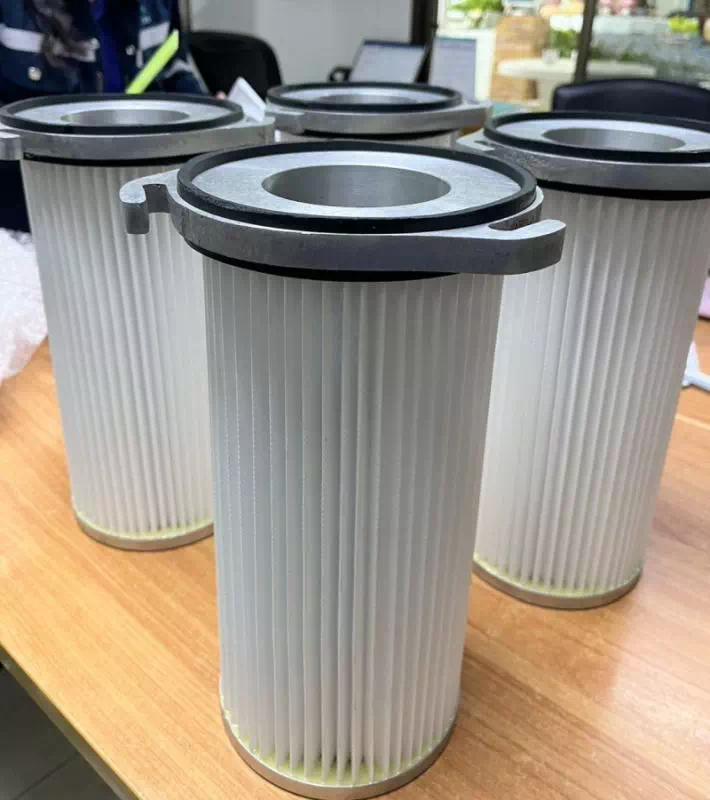

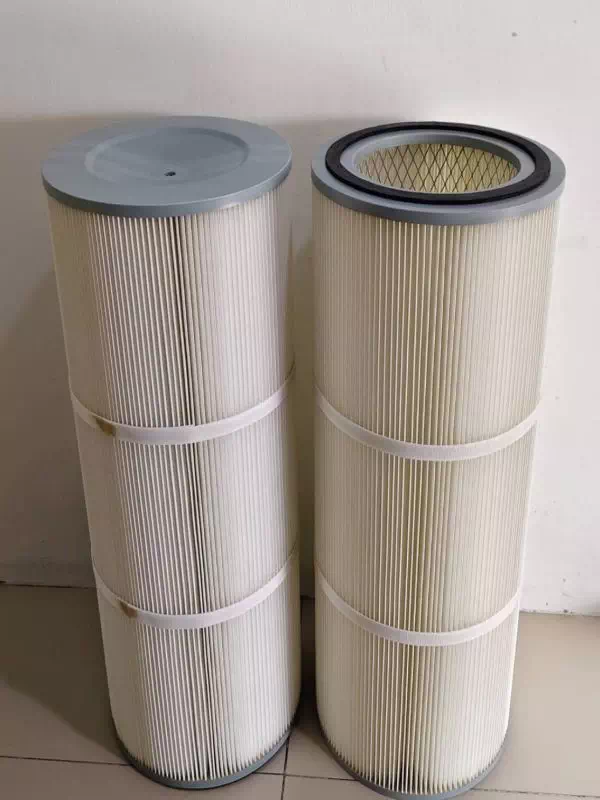

Air Cartridge Filter หรือ ไส้กรองอากาศแบบจีบ มีลักษณะเป็นใส้กรองทรงกระบอกและมีจีบเล็กๆ ล้อมรอบ เพื่อเพิ่มพื้นที่การกรอง ง่ายต่อการดูแลรักษาและประหยัดค่าใช้จ่าย เหมะสำหรับระบบกำจัดฝุ่นขนาดเล็ก
ใช้ได้หลานหลายอุตสาหกรรม โดยสามารถกรองฝุ่นได้ตั้งแต่ 0.1 – 10 ไมคร่อน (ประสิทธิภาพต่างกันไปตามชนิดของเนื้อผ้าและวัสดุ ที่เลือก)
มีสต๊อคขนาดมาตรฐาน Size : 324 mm ID 213 mm L 660 mm
***สามารถผลิตตามขนาดที่ต้องการได้***
รูปแบบของ Air Cartridge Filter
Cartridge Filter – CCF SERIES
Product Design
Cartridge Filter ถูกออกแบบมาเป็นพิเศษสำหรับใช้ ในระบบพ่นสี โรงไฟฟ้า และ โรงงานที่มีปริมาณฝุ่นสูง
Description
- ความสามารถในการกักเก็บฝุ่นสูง และเคลือบสารพิเศษที่สามารถป้องกันความชื้นได้ 100%
- ความดันตกคร่อมต่ำ ช่วยประหยัดพลังงานจากความเสถียรของโครงสร้างตัวกรอง
- โครงสร้างเส้นใยมีความหนาแน่น มีอายุการใช้งานได้ยาวนาน
- ผ่านมาตรฐานทนไฟ F1-DIN 5343
Applications
ใช้สำหรับโรงงานพ่นสี โรงไฟฟ้า และ โรงงานที่มีปริมาณฝุ่นสูง
| รุ่น (Model | มาตรฐาน (EU Class) | ประสิทธิภาพเฉลี่ย (% Removal) | ขนาด (0DxIDxH mm) | ความจุลม (CMM) | แรงดันตก (Pa) | แรงดันสูงสุด (Pa) |
|---|---|---|---|---|---|---|
| CCF-325660M6 | EN 779 M6 | 52.81% | 325 x 2210 x 660 | 56 | 105 | 800 |
| CCF-325660F9 | EN 779 F9 | 96.33% | 325 x 210 x 660 | 56 | 200 | 800 |
Material & Coating
| ประเภท | รายละเอียด |
|---|---|
| โพลีเอสเตอร์ / โพลีเอสเตอร์ | กรองฝุ่นได้ดี ทนความชื้น ไม่เหมาะสมกับงานที่มีสารเคมี |
| โพลีเอสเตอร์ / PTFE Coating | ทนน้ำและน้ำมัน ในระบบเหมาะสมกับงานที่มีสารเคมี |
| โพลีเอสเตอร์ / Antistatic – Aluminium Coating | เคลือบกันไฟฟ้าสถิต รวมสายดิน และการนำไฟฟ้ (เคลือเงิน) |
Specifications
| วัสดุสื่อกรอง | โพลีเอสเตอร์ | อุณหภูมิใช้งาน | 90°C (สูงสุด 120°C) |
|---|---|---|---|
| สี / น้ำหนัก | ขาว / 260 กรัม/ตร.ม. | การเผาทำลาย (Incinerable) | UL900 Class 1 / F1-DIN 53438 |
| แรงดึง (Tensile Strength) | MD 1162 CD 708 N/5 cm | การฟื้นฟูสภาพ (Regerable) | ทำได้ |
Cartridge Canister Filter – CCF (AF)
Product Design
Cartridge Filter ออกแบบพิเศษใช้กับระบบกำจัดฝุ่น วัสดุมีคุณภาพสูง และ เคลือบผิววัสดุกรองด้วยสารพิเศษตามความต้องการของลูกค้า
Description
- เส้นใยโพลีเอสเตอร์เคลือบ PTFE แข็งแรง มีรูพรุน ให้ประสิทธิภาพการกรอง 99.99%
- การพับจีบกว้าง ผิวเรียบ และสารเคลือบ PTFE ป้องกันพิเศษ ช่วยให้ฝุ่นหลุดออกได้ง่าย
- ทนต่อการกัดกร่อนจากสารเคมีได้ดี
- ฝาบน-ล่างทำจากสแตนเลสชุบ ELECTRODE ไม่เป็นสนิม แกนในตรงกลางสะดวกไหลเวียนอากาศที่ดีขึ้น
Applications
นิยมใช้ในโรงงานพ่นสีสเปรย์, โรงไฟฟ้า, ระบบกำจัดฝุ่น ที่มีฝุ่นปริมาณมาก, สายการผลิตสี,กระดาษ, งานพ่นทราย, งานเหมืองแร่
Performance
| Model | รูปทรง Shape Type | ประสิทธิภาพต่ำ (Minimum Efficiency) | ขนาด (0D x ID x H) มม. | ความลึกจีบ (Pleat dept.) มม. | พื้นที่กรอง (Media area) ตร.ม. | ขอบบน (Top cap) มม. |
|---|---|---|---|---|---|---|
| CF-TC349660-PE | สามเหลี่ยม (Triagonal) | Merv 11-15 | 349 x 237 x 660 | 50 | 11.14 | 349 x 237.4 |
| CF-SCQ325660-PE | สี่เหลี่ยมจตุรัส (Square cap) | Merv 11-15 | 325 x 210 x 660 | 50 | 10 | 406 x 362 |
| CF-OQ325660-PE | วงรี (Oval) | Merv 11-15 | 364 x 202 x 660 | 50 | 11.65 | 365 x 288 |
| CF-RC325660-PE | กลม (Round) | Merv 11-15 | 325 x 215 x 660 | 50 | 9.4 | 325 x 210 |
| Polyester / Polyester | กรองฝุ่นได้ดีเยี่ยม โดยไม่ต้องใช้สารเคมี |
| Polyester / PTFE coating | ประสิทธิภาพสูง ทนความชื้น (+AS / +FR สั่งทำได้) |
| Polyester / Antistatic-Aluminium coating | เคลือบผิวด้วยอะลูมิเนียม น้ำไฟฟ้า ป้องกันการระเบิด (ชุบเงิน) (+WR สั่งทำได้) |
| Polyester / Water-Oil repellent coating | ทนน้ำและน้ำมัน ใช้ได้กับกรด/ด่าง |
| Polyester / Flame retardant | เคลืองสารทนไฟ ใช้งานได้ในสภาพอุณหภูมิสูง และงานเชื่อม |

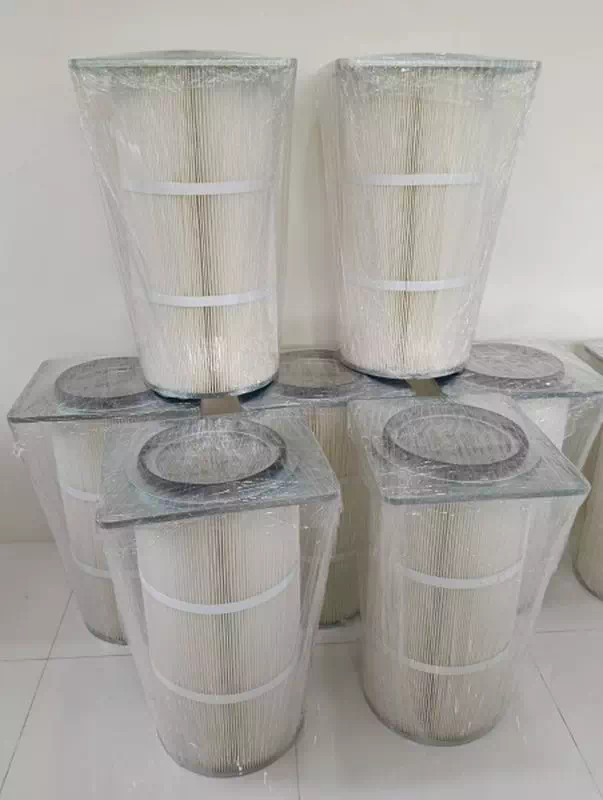

Cartridge Canister Filter – CCF (AF) SERIES
รหัสสินค้า
CF – [SQ][406-362/325][660] – [PE/PTFE] – [O/C][S10]
ความหมายของรหัสสินค้า
[CF] = ไส้กรองอากาศ
[SQ] = ประเภทฝาปิดปลาย
RC = ฝาปิดกลม
[406-362/325] = ขนาดฝาปิดด้านบน (ตัวอย่าง Square 359 x 406 มม.) / ขนาดตัวกรอง = เส้นผ่านศูนย์กลาง 325 มม.
[660] = ควาามสูงของตัวกรอง (มีขนาด 600, 660, 750, 880, 915, 1000 มม.)
[PE/PTFE) = วัสดุของสื่อกรอง (PE/PE, PE/PTFE, PE/AS, PE/WR, PE/FR, PE/PTFE+AS)
[O/C] = ฝาบน/ล่าง (แบบเปิ-ปิดม แบบเปิด-เปิด)
[S10] = ปะเก็นฝาปิด (N=ไม่มี, S10=มาตรฐาน 10 มม., T15 = สามเหลี่ยม 15 มม.)
Performance
| รุ่น (Model) | รูปทรง (Shape) | ขนาด (OD x ID x H) (มม.) | ความลึกของจีบ (Pleat depth) (มม.) | พื้นที่กรอง (Media area) (ตร.ม.) | ฝาปิด (Top cap) |
|---|---|---|---|---|---|
| CF-RC325660-PE-O/C S10 | กลม (Round) | 325 x 213 x 660 | 50 | 9.4 | แบบสั่งทำ (Custom) |
| CF-RC325660-PE-O/C S10 | กลม (Round) | 352 x 241 x 660 | 50 | 9.4 | แบบสั่งทำ (Custom) |
| CF-RC325750-PE-O/C S10 | กลม (Round) | 325 x 213 x 750 | 50 | 10.7 | แบบสั่งทำ (Custom) |
| CF-RC325880-PE-O/C S10 | กลม (Round) | 325 x 213 x 880 | 50 | 12.5 | แบบสั่งทำ (Custom) |
| CF-RC325915-PE-O/C S10 | กลม (Round) | 325 x 213 x 915 | 50 | 13 | แบบสั่งทำ (Custom) |
| CF-RC325100-PE-O/C S10 | กลม (Round) | 325 x 213 x 1000 | 50 | 14.3 | แบบสั่งทำ (Custom) |
Product Components
- ฝาบน (Top cap)
- วัสดุชุบกัลวาไนซ์ (Galvanized)
- ปะเก็นซีล
- ปะเก็นสามเหลี่ยม (Triangle gasket)
- ตาข่ายด้านใน (Inner mesh)
- ตาข่ายเจาะรูแบบเกลียว (Spiral perforated)
- แถบคลุม (Cover band) วั
- สดุ PE (PE Cover)
- วัสดุตัวกรอง (Media material)
- ตามสั่ง (On request)
- ฝาล่าง (Bottom cap)
- วัสดุชุบกัลวาไนซ์ (Galvanized)
Cartridge Canister Filter – CCF (AF) SERIES
Product Description
- ผลิตจาก CELLULOSE หรือ เส้นใยสังเคราะห์ที่มีองค์ประกอบด้วยเส้นใยเซลลูโลส 80% และเส้นใยโพลีเอสเตอร์ 20%
- การกรองมีประสิทธิภาพสูง
- จัดเรียงจีบแบบห่าง เพิ่มพื้นที่ผิวในการกรอง ไหลเวียนอากาศดีขึ้น
- ฝาบนและฝาล่างผลิตจากแผ่นโลหะแบบชุบเคลือบพิเศษ ป้องกันการเกิดสนิม
- แกนในทำจากโลหะชุบสังกะสีมีรูพรุน ช่วยอากาศไหลเวียนได้ดีและทนทาน
- พร้อมซีลยางคลอรีนชนิดพิเศษ กันการรั่วไหล
- เหมาะสำหรับการใช้งานในอุณหภูมิไม่เกิน 65?C
Applications
นิยมใช้: โรงงานพ่นสีอัตโนมัติ, โรงไฟฟ้า, อุตสาหกรรมที่มีฝุ่นปริมาณสูง เช่น ผงโลหะที่เกิดจากการเชื่อม, อุตสาหกรรมโลหะไม้, กระดาษ, งานยิงทราย (Shot Blasting), และอุตสาหกรรมเหมืองแร่
Performance
| ประเภทสื่อกรอง (Media Type) | คุณสมบัติเด่น (Key Features) |
| Cellulose Media | ประสิทธิภาพการกรองฝุ่นดีเยี่ยม คุ้มค่าคุ้มราคา |
| Cellulose NANO Coating Media | กรองฝุ่นได้ดีเยี่ยม พร้อมคุณสมบัติต้านทานความชื้น |
| Cellulose Flame Retardant Media | กันการลุกลามของไฟ เหมาะสำหรับกระบวนการเชื่อมโลหะ |
| Cellulose NANO Antistatic Coating Media | มีสารเคลือบป้องกันการเกิดไฟฟ้าสถิตย์ พร้อมสายกราวด์ และผิวเคลือบนำไฟฟ้า (สีดำ) |
Specifications
| วัสดุสื่อกรอง | Polyester/Cellulose | สำ/น้ำหนัก | ขาว/น้ำเงิน/ดำ/น้ำเงิน-127,260 กรัมต่อตรารางเมตร |
| วัสดุตัวโครง (Body Material) | เหล็กชุบกัลวาไนซ์/สแตนเลส | อุณหภูมิที่ใช้งานได้ | 65C/93°C/135°C |
| โครงสร้างฝาปิด (End Cap) | แบบเปิด (Open)/แบบปิด (Close) | การเผาทำลาย | มาตรฐาน UL900 Class 1 F1-DN 53438 |
AIR CARTRIDGE FILTER มีชนิดมีเดียให้เลือกหลากหลาย อาทิ
- PE-Spunbon
- PTFE-Coating
- Cellulose
คุณสมบัติของ Cartridge Filter แต่ละชนิด
1. PE-Spunbon
- เหมาะสำหรับการกรองฝุ่นที่ละเอียด เช่น พลาสติก ผงแป้ง ฝุ่นละออง ที่เกิดจากการพ่นทราย ห้องพ่นสี อบเคมี และอุตสาหกรรมไม้
- วัสดุทำจากไฟเบอร์เป็น ฟิลเตอร์กรองฝุ่นชนิดที่มีความเหนียวทนทานเป็นพิเศษ และมีโครงสร้างที่แข็งแรง ทนทานต่อความชื้น และทำความสะอาดง่าย
- วัสดุทนต่อแรงลมกระแทกขณะทำความสะอาดถุงกรอง
- โครงสร้างยึดแผ่นกรองด้านบน-ด้านล่างเป็นเหล็กขาวและไม่ขึ้นสนิม โครงยึดด้านในเป็นตะแกรงเห็กหุ้มสังกะสี เพื่อเสริมความแข็งแรงและสะดวกต่อการไหลผ่านของอากาศ
- ประเก็นป้องกันการรั่วซึมของอากาศทำจากยางชนิดพิเศษ
- ทนความร้อนได้ที่อุณหภูมิ 93 – 135 o C
- ปลวกรัดจีบด้านนอก 2-3 ระดับป้องกันจีบล้ม และเสียรูป
2. PTFE-Coating
- เหมาะสำหรับการกรองฝุ่นที่ละเอียดมาก ๆ เช่น ฝุ่นควันจาก การเชื่อม การใช้เครื่องจักรในโรงงานอุตสาหกรรม และฝุ่นที่ มีความชื้นสูง เช่น ละออง น้ำ ละอองน้ำมันที่มีความเหนียวอยู่ในตัว เคมีที่กัดกร่อน และฝุ่นที่มีไฟฟ้าสถิตในตัว
- วัสดุนำเข้าทำด้วยโพลีเอสเตอร์ ชนิด PTFE มีความสามารถในการกรองฝุ่นได้สูงสุด 99.99 % ที่ขนาดของฝุ่น 0.1 ไมครอน
- มีพื้นที่ในการกรองมากและเรียบ ซึ่งวัสดุเป็นชนิด PTFE สะดวกต่อการทำความสะอาดชิ้นส่วนจากการกรอง
- ฟิลเตอร์เคลือบสารป้องกันจากการกัดกร่อนจากสารเคมี
- โครงสร้างยึดแผ่นกรองด้านบน – ด้านล่างเป็นเหล็กขาวไม่ขึ้นสนิมโครงยึดด้านในเป็นตะแกรงสังกะสีสะดวกต่อการไหล่ผ่านของอากาศ
- ทนความร้อนได้ที่อุณหภูมิ 93 -135oC.
- ปลอกรัดจีบด้านนอก 2-3 ระดับป้องกันจีบล้ม และเสียรูป
3. Cellulose
- เหมาะสำหรับฝุ่นละเอียดที่ใช้กับแก๊ซเทอร์ไบน์ คอมเพรสเซอร์ควันจากการหลอม ควันบุหรี่ ควันจากถ่านหิน และฝุ่นละอองที่ลอยในอากาศ
- วัสดุเป็นชนิดเซลลูโลสไฟเบอร์ หรือเคมีไฟเบอร์ มีคุณสมบัติในการกรองเป็นอย่างดีที่ 99.99 % ที่ 0.1 ไมครอน
- มีพื้นที่ในการกรองมาก สวยเรียบ
- แผ่นยึดด้านบน – ด้านล่าง เคลือบเคมีชนิดกันสนิม
- โครงตะแกรงด้านในเป็นเหล็กชุบสังกะสีไม่ขึ้นสนิม และอากาศไหลผ่านได้ดี
- มีประเก็นป้องกันการซึมรั่วของอากาศทำจากยางชนิดพิเศษ
- ทนอุณหภูมิได้ที่ 65°C
- ด้านนอกและด้านในเป็นโครงตะแกรงป้องกันจีบล้มและเสียรูป
